Moteur à induction triphasé à frein électromagnétique YEJ

Accueil / Produits / Moteurs à induction triphasés / Moteurs triphasés à application spéciale / Moteur à induction triphasé à frein électromagnétique YEJ

Moteur à induction triphasé à frein électromagnétique YEJ

Le moteur à induction triphasé à frein électromagnétique YEJ est un moteur industriel intégré à un système de freinage électromagnétique, doté d'un freinage rapide, d'un positionnement précis, d'une efficacité élevée et d'un fonctionnement fiable, largement utilisé dans les équipements de levage, les convoyeurs, les machines d'emballage, les machines d'impression et autres équipements industriels nécessitant un fonctionnement de démarrage-arrêt fréquent.

Contactez-nous Contactez-nous
PRÉCÉDENT:No previous product SUIVANT:Moteur triphasé à entraînement à fréquence variable (VFD) YVF
  • Description
  • Spécifications
  • Dimensions de montage
  • Contactez-nous

Spécifications techniques

Nom du produit Moteur asynchrone triphasé à frein électromagnétique YEJ
Type de moteur Moteur asynchrone triphasé avec frein électromagnétique
Type de structure Moteur de cage d'écureuil entièrement fermé et refroidi par ventilateur
Type de frein Frein électromagnétique
Gamme de puissance 0,55 kW-45 kW
Taille du cadre 80-225 mm
Numéro de pôle 2 / 4 / 6 / 8 pôles
Tension nominale 380V
Fréquence 50 Hz
Vitesse nominale 710-2960 tr/min
Efficacité 72,5 %-92,3 % (selon le modèle)
Facteur de puissance 0,70-0,89 (selon le modèle)
Classe de protection IP55
Classe d'isolation F
Température ambiante -15℃ à 40℃
Altitude ≤1000m
Couple de freinage statique 7,5 N·m-450 N·m
Temps de freinage à vide 0,20 s-0,45 s
Puissance de freinage 50W-200W

Applications
1. Équipement de levage :

Machines de levage,grues, élévateurs,équipements de manutention

2. Équipement de transport :

Systèmes de convoyeurs,Équipements de transfert,Machines logistiques

3. Machines d'emballage :

Machines d'emballage,équipements de remplissage,équipements de tri,machines de ligne de production

4. Machines d'impression :

Machines d'impression,Équipement de traitement du papier,Équipement de production industrielle

5. Équipement de transformation des aliments :

Machines de transformation des aliments,équipements de mélange,équipements de ligne de production

6. Équipement de transmission mécanique :

Réducteurs,Machines-outils,Équipements d'automatisation industrielle

Fonctionnalités principales
1. Conception de freinage électromagnétique intégré

Le moteur asynchrone triphasé à frein électromagnétique de la série YEJ intègre un moteur et un système de freinage électromagnétique, offrant un arrêt rapide et des performances de positionnement précises pour les équipements nécessitant un fonctionnement démarrage-arrêt fréquent.

Selon les données techniques, la plage de puissance de freinage couvre 50 W à 200 W selon le modèle de moteur, tandis que le couple de freinage varie de 7,5 N·m à 450 N·m, contribuant ainsi à répondre aux différentes exigences de l'équipement en matière de force de freinage.

2. Large plage de puissance et options de vitesse multiples

Le moteur à induction de frein électromagnétique YEJ fournit plusieurs configurations de puissance pour différentes applications d'équipements industriels.

Sur la base des spécifications disponibles, la plage de puissance du moteur couvre 0,55 kW à 45 kW, avec des configurations à 2 pôles, 4 pôles, 6 pôles et 8 pôles disponibles. La plage de vitesse nominale va de 710 tr/min à 2 960 tr/min, permettant aux clients de sélectionner des performances de moteur appropriées en fonction des exigences de vitesse de l'équipement.

3. Fonctionnement fiable pour les applications Start-Stop fréquentes

Les moteurs de frein électromagnétiques YEJ sont conçus pour les machines nécessitant un démarrage, un arrêt et un positionnement précis répétés.

Le moteur adopte une structure de cage d'écureuil entièrement fermée refroidie par ventilateur, avec des modèles disponibles dotés d'une classe de protection IP55, d'une isolation de classe F et de conditions de fonctionnement de température ambiante -15℃ à 40℃ et d'altitude jusqu'à 1000 m.

4. Performances stables du moteur avec des options à haut rendement

Le moteur à induction triphasé à frein électromagnétique YEJ fournit une puissance de sortie stable pour les machines industrielles.

Selon les données techniques, le rendement du moteur varie selon le modèle, allant de 72,5 % à 92,3 %, avec des options de tension nominale de 380 V et une fréquence de 50 Hz, adaptées à diverses applications d'entraînement industriel.

5. Convient aux équipements industriels nécessitant un freinage précis

Les moteurs à induction de frein électromagnétique YEJ sont couramment utilisés dans les équipements nécessitant un freinage et un positionnement rapides, notamment les machines de levage, les équipements de transport, les machines d'emballage, les machines d'impression, les machines alimentaires et les réducteurs.

La structure de freinage intégrée aide les fabricants d'équipements à obtenir des performances d'arrêt plus contrôlées dans les applications nécessitant des cycles de fonctionnement fréquents.

Service OEM / ODM

Nous fournissons des solutions OEM et ODM aux clients industriels.

Les options de personnalisation incluent :

Spécifications du moteur

Configuration des freins

Exigences de tension

Exigences en matière de fréquence

Conception de la plaque signalétique

Exigences en matière d'emballage

Solutions spécifiques à l'application

Notre équipe d'ingénierie accompagne les clients depuis la sélection des produits, les tests d'échantillons jusqu'à la production en série.

Points faibles des clients résolus
Les clients ont besoin d’équipement pour s’arrêter rapidement et avec précision.

Solution:

Le système de freinage électromagnétique offre des performances d'arrêt rapide et améliore le contrôle du positionnement.

Les clients doivent réduire la complexité des équipements.

Solution:

La structure intégrée du moteur et du frein réduit le besoin de composants de freinage séparés.

Les clients ont besoin de moteurs fiables pour les applications de démarrage-arrêt fréquentes.

Solution:

Les moteurs YEJ sont conçus pour des applications industrielles nécessitant des cycles de fonctionnement répétés.


FAQ
Q1 : Quel est le principal avantage du moteur à induction triphasé à frein électromagnétique YEJ ?

Le moteur à induction triphasé à frein électromagnétique YEJ intègre un système de freinage électromagnétique, permettant un arrêt rapide et un positionnement précis des équipements industriels.

Q2 : Où sont utilisés les moteurs de frein électromagnétiques YEJ ?

Ils sont largement utilisés dans les équipements de levage, les convoyeurs, les machines d’emballage, les machines d’impression, les équipements de transformation des aliments et les systèmes d’automatisation.

Q3 : Pouvez-vous fournir une personnalisation OEM ?

Oui. Nous prenons en charge les spécifications personnalisées, les plaques signalétiques, les exigences d'emballage et de production.

Q4 : Les moteurs YEJ peuvent-ils prendre en charge des démarrages et des arrêts fréquents ?

Oui. Le moteur est conçu pour les équipements nécessitant un fonctionnement répété en démarrage-arrêt.

Q5 : Quelles informations sont nécessaires pour le devis ?

Les clients doivent fournir la puissance du moteur, la tension, la fréquence, l’équipement d’application et les exigences de freinage.

Données techniques - Moteur série YEJ 2 pôles - 380 V/50 Hz

Modèle Noté Sortie Complet Charger Noté
Couple
  (Tn)		 Couple de décrochage / Couple nominal Couple maximal / Couple nominal Courant du rotor bloqué / Courant nominal Statique
freinage
couple		 Freinage max
  heure à
 non-louad		 Brâteau
Puissance
Vitesse Entrée
Actuel		 Efficacité Pfleur
Facteur
kW HP RPM Amplificateur η% Cosφ   N.moi Tst/Tn Tmax/Tn Ist/In N.moi S W
YEJ-80M1-2 0,75  1  2825  1,81  75,0  0,84    2.54  2.2  2.3  6,5  7,5  0,20  50
YEJ-80M2-2 1.1  1,5  2825  2.52  77,0  0,86    3.72  2.2  2.3  7,0  7,5  0,20  50
YEJ-90S-2 1,5  2  2840  3.44  78,0  0,85    5.04  2.2  2.3  7,0  15  0,20  60
YEJ-90L-2 2.2  3  2840  4.83  80,5  0,86    7h40  2.2  2.3  7,0  15  0,20  60
YEJ-100L-2 3  4  2870  6.39  82,0  0,87    9,98  2.2  2.3  7,0  30  0,20  80
YEJ-112M-2 4  5.5  2880  8.17  85,5  0,87    13h30  2.2  2.3  7,0  40  0,25  110
YEJ-132S1-2 5.5  7,5  2900  11.1  85,5  0,88    18h10  2.0  2.3  7,0  75  0,25  130
YEJ-132S2-2 7,5  10  2900  15  86,2  0,88    24h70  2.0  2.3  7,0  75  0,25  130
YEJ-160M1-2 11  15  2930  21,8  87,2  0,88    35,90  2.0  2.3  7,0  150  0,35  150
YEJ-160M2-2 15  20  2930  29,4  88,2  0,88    48,90  2.0  2.2  7,0  150  0,35  150
YEJ-160L-2 18,5  25  2930  35,5  89,0  0,89    60h30  2.0  2.2  7,0  150  0,35  150
YEJ-180M-2 22  30  2940  42.2  89,0  0,89    71h50  2.0  2.2  7,0  200  0,35  150
YEJ-200L1-2 30  40  2950  56,9  90,0  0,89    97.10  2.0  2.2  7,0  300  0,45  200
YEJ-200L2-2 37  50  2950  69,8  90,5  0,89    119,8  2.0  2.2  7,0  300  0,45  200
YEJ-225M-2 45  60  2960  83,9  91,5  0,89    145,2  2.0  2.2  7,0  450  0,45  200

Données techniques - Moteur série YEJ - 4 pôles - 380 V/50 Hz

Modèle Noté Sortie Complet Charger Noté
Torque
(Tn)		 Couple de décrochage / Couple nominal Couple maximal / Couple nominal Courant du rotor bloqué / Courant nominal Statique
freinage
couple		 Freinage max
  heure à
 sans charge		 Frein
Puissance
Vitesse Entrée
Actuel		 Efficacité Puissance
Facteur
kW HP RPM Amplificateur η% Cosφ Nm Tst/Tn Tmax/Tn Ist/In Nm S w
YEJ-80M1-4 0,55  0,75  1390  1,51  73,0  0,76  3.78  2.4  2.3  6.0  7,5  0,20  50
YEJ-80M2-4 0,75  1  1390  2.01  74,5  0,76  5.15  2.3  2.3  6.0  7,5  0,20  50
YEJ-90S-4 1.1  1,5  1400  2,75  78,0  0,78  7h50  2.3  2.3  6,5  15  0,20  60
YEJ-90L-4 1,5  2  1400  3,65  79,0  0,79  10h20  2.3  2.3  6,5  15  0,20  60
YEJ-100L1-4 2.2  3  1420  5.03  81,0  0,82  14h80  2.2  2.3  7,0  30  0,20  80
YEJ-100L2-4 3  4  1420  6.82  82,5  0,81  20h20  2.2  2.3  7,0  30  0,20  80
YEJ-112M-4 4  5.5  1440  8.77  84,5  0,82  26h50  2.2  2.3  7,0  40  0,25  110
YEJ-132S-4 5.5  7,5  1440  11.6  85,5  0,84  36h50  2.2  2.3  7,0  75  0,25  130
YEJ-132M-4 7,5  10  1440  15.4  87,0  0,85  49,70  2.2  2.3  7,0  75  0,25  130
YEJ-160M-4 11  15  1460  22,6  88,0  0,84  72h00  2.2  2.3  7,0  150  0,35  150
YEJ-160L-4 15  20  1460  30.3  88,5  0,85  98.10  2.2  2.2  7,0  150  0,35  150
YEJ-180M-4 18,5  25  1465  35,9  91,0  0,86  120,6  2.0  2.2  7,0  200  0,35  150
YEJ-180L-4 22  30  1465  42,5  91,5  0,86  143,4  2.0  2.2  7,0  200  0,35  150
YEJ-200L-4 30  40  1470  56,8  92.2  0,87  194,9  2.0  2.2  7,0  300  0,45  200
YEJ-225S-4 37  50  1475  70,4  91,8  0,87  239,6  1,9  2.2  7,0  450  0,45  200
YEJ-225M-4 45  60  1475  84,2  92,3  0,88  291,4  1,9  2.2  7,0  450  0,45  200

Données techniques - Moteur série YEJ - 6 pôles - 380 V/50 Hz

Modèle Noté Sortie Charge complète Noté
Couple
(Tn)		 Couple de décrochage / Couple nominal Couple maximal / Couple nominal Courant du rotor bloqué / Courant nominal Statique
freinage
couple		 Freinage max
heure à
non-louad		 Frein
Pfleur
Vitesse Entrée
Actuel		 Efficacité Puissance
Facteur
kW HP RPM Amplificateur n% Cosφ Nm Tst/Tn Tmax/Tn Ist/Dans N.moi S W
YEJ-90S-6 0,75  1  910  2.25  72,5  0,70  7,87  2.0  2.2  5.5  15  0,20  60
YEJ-90L-6 1.1  1,5  910  3.16  73,5  0,72  11h50  2.0  2.2  5.5  15  0,20  60
YEJ-100L-6 1,5  2  930  3,97  77,5  0,74  15h40  2.0  2.2  6.0  30  0,20  80
YEJ-112M-6 2.2  3  940  5.61  80,5  0,74  22h40  2.0  2.2  6.0  40  0,25  110
YEJ-132S-6 3  4  960  7.23  83,0  0,76  29h80  2.0  2.2  6,5  75  0,25  130
YEJ-132M1-6 4  5.5  960  9.4  84,0  0,77  39,80  2.0  2.2  6,5  75  0,25  130
YEJ-132M2-6 5.5  7,5  960  12.6  85,3  0,78  54,70  2.0  2.0  6,5  75  0,25  130
YEJ-160M-6 7,5  10  970  17  86,0  0,78  73,80  2.0  2.0  6,5  150  0,35  150
YEJ-160L-6 11  15  970  24,6  87,0  0,78  108,3  2.0  2.0  6,5  150  0,35  150
YEJ-180L-6 15  20  970  31.4  89,5  0,81  147,7  1,8  2.0  6,5  200  0,35  150
YEJ-200L1-6 18,5  25  975  37,7  89,8  0,83  181,2  1,8  2.0  6,5  300  0,45  200
YEJ-200L2-6 22  30  975  44,6  90,2  0,83  215,5  1,8  2.0  6,5  300  0,45  200
YEJ-225M-6 30  40  980  59,5  90,2  0,85  292,3  1.7  2.0  6,5  450  0,45  200

Données techniques - Moteur série YEJ - 8 pôles - 380 V/50 Hz

Model Noté Sortie Charge complète Noté
Torque
(Tn)		 Couple de décrochage / Couple nominal Couple maximal / Couple nominal Courant du rotor bloqué / Courant nominal Statique
freinage
couple		 Freinage max
heure à
non-louad		 Brâteau
Pfleur
Vitesse Entrée
Actuel		 Efficacité Pfleur
Facteur
kW HP RPM Amplificateur η% Caussi Nm Tst/Tn Tmax/Tn Ist/Dans N.moi S w
YEJ-132S-8 2.2  3  710  5.87  80,2  0,71  29h60  2.0  2.0  5.5  75  0,25  130
YEJ-132M-8 3  4  710  7.72  82,0  0,72  40h40  2.0  2.0  5.5  75  0,25  130
YEJ-160M1-8 4  5.5  720  9,9  84,0  0,73  53.10  2.0  2.0  6.0  150  0,35  150
YEJ-160M2-8 5.5  7,5  720  13.3  85,0  0,74  73h00  2.0  2.0  6.0  150  0,35  150
YEJ-160L-8 7,5  10  720  17,7  86,0  0,75  99,50  2.0  2.0  5.5  150  0,35  150
YEJ-180L-8 11  15  730  24,8  87,5  0,77  143,9  1.7  2.0  6.0  200  0,35  150
YEJ-200L-8 15  20  730  34.1  88,0  0,76  196,2  1,8  2.0  6.0  300  0,45  200
YEJ-225S-8 18,5  25  730  41.3  89,5  0,76  242,0  1.7  2.0  6.0  450  0,45  200
YEJ-225M-8 22  30  730  47,6  90,0  0,78  287,8  1,8  2.0  6.0  450  0,45  200

DONNÉES TECHNIQUES DU FREIN

Cadre Accident vasculaire cérébral de le Armature(mm) Non-louad freinage time

Bratissage Torquee(Nm)

 Excitation Voltage Brâteau Excitation Power(W)
YEJ2-80 1.0  0,20  7,5  99  50
YEJ2-90 1.0  0,20  15  99  60
YEJ2-100 1.0  0,20  30  99  80
YEJ2-112 1.0  0,25  40  170  110
YEJ2-132 1.2  0,25  75  170  130
YEJ2-160 1.2  0,35  150  170  150
YEJ2-180 1.2  0,35  200  170  150
YEJ2-200 1,5  0,45  300  170  200
YEJ2-225 1,5  0,45  450  170  200

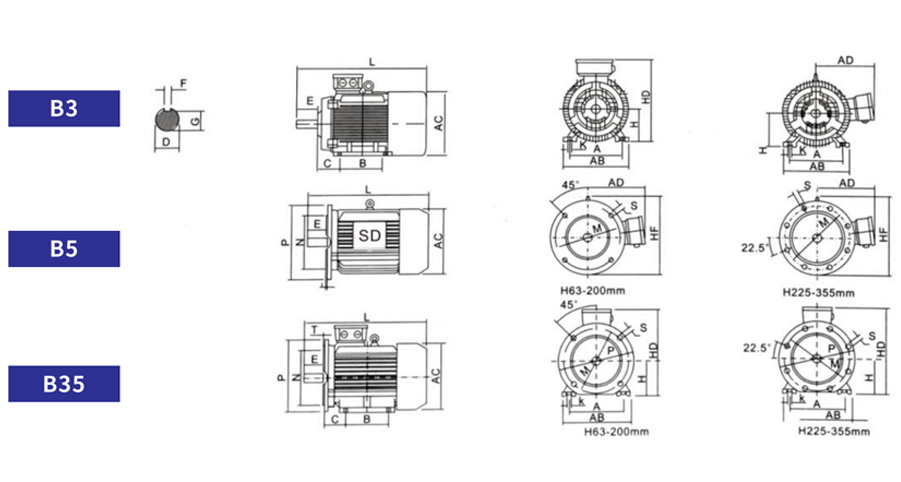

YEJ Dimensions de montage

Cadre Pôle Montage dimensionnement/Globalement affaissement
AVOIR B C D E F G H Q M N P S T AB AC AD HD HF  L
80  2.4  125  100  50  19  40  6  15,5  80  10  165  130  200  12  3.5  165  175  150  175  185  390
ANNÉES 90 2.4.6 140  100  56  24  50  8  20  90  10  165  130  200  12  3.5  180  195  160  195  195  420
90L 2.4.6.8 140  125  56  24  50  8  20  90  10  165  130  200  12  3.5  180  195  160  195  195  445
100L 2.4.6.8 160  140  63  28  60  8  24  100  12  215  180  250  15  4  205  215  180  245  245  480
112M 2.4.6.8 190  140  70  28  60  8  24  112  12  215  180  250  15  4  245  240  190  265  265  510
132S 2.4.6.8 216  140  89  38  80  10  33  132  12  265  230  300  15  4  280  275  210  315  315  585
132M 2.4.6.8 216  178  89  38  80  10  33  132  12  265  230  300  15  4  280  275  210  315  315  625
160M 2.4.6.8 254  210  108  42  110  12  37  160  15  300  250  350  19  5  330  335  265  385  385  720
160L 2.4.6.8 254  254  108  42  110  12  37  160  15  300  250  350  19  5  330  335  265  385  385  765
180M 2.4.6.8 279  241  121  48  110  14  42,5  180  15  300  250  350  19  5  335  380  285  460  430  825
180L 2.4.6.8 279  279  121  48  110  14  42,5  180  15  300  250  350  19  5  355  380  285  460  430  875
200L 2.4.6.8 318  305  133  55  110  16  49  200  19  350  300  400  19  5  395  420  315  475  480  900
225S 2.4.6.8 356  286  149  60  140  18  53  225  19  400  350  450  19  5  435  475  345  530  535  1000
225M 2
4.6.8		 356  311  149  5560  110140  1618  5953  225  19  400  350  450  19  4  435  475  345  530  535

1000
1300

Produits recommandés

Conduire le monde, forger l'avenir
À propos de Liyuan

Taizhou Liyuan Motor Co., Ltd., basée à Taizhou, Zhejiang –le cœur manufacturier de la Chine – est une entreprise certifiée axée sur la technologie avec des installations supplémentaires à Shanghai et à Lu'an.

Nous sommes spécialisés dans neuf séries de moteurs : moteurs à haut rendement IE3/IE4, moteurs YE3/YE4 à boîtier en aluminium, moteurs de freinage YEJ, moteurs à fréquence variable YVF, moteurs antidéflagrants YB, moteurs multi-vitesses YD/YDT et moteurs de régulation de vitesse YCT. Allant de 0,55 kW à 315 kW, nos produits servent la construction, l'exploitation minière, les machines portuaires, les pompes, les ventilateurs et les réducteurs.

Avec des bureaux de vente dans toutes les principales capitales provinciales, nous fournissons un soutien après-vente à l’échelle nationale. Guidés par notre philosophie — “Le marché ne connaît pas de limites et l’intégrité mène au succès” — nous nous engageons à innover et à établir un partenariat à long terme avec nos clients.

Taizhou Liyuan Motor Co., Ltd. En savoir plus sur nous Taizhou Liyuan Motor Co., Ltd.
  • Taizhou Liyuan Motor Co., Ltd.

    0+

    années

    Expérience industrielle

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Zone de l'usine (㎡)

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Nombre d'employés

  • Taizhou Liyuan Motor Co., Ltd.

    0

    $

    Valeur annuelle à l'exportation

Certificat d'honneur
Actualités
