Moteur à induction triphasé à coque en aluminium à haute efficacité YS

Accueil / Produits / Moteurs à induction triphasés / Moteurs triphasés standard / Moteur à induction triphasé à coque en aluminium à haute efficacité YS

Moteur à induction triphasé à coque en aluminium à haute efficacité YS

Le moteur à induction triphasé à coque en aluminium à haute efficacité YS est un moteur industriel léger doté d'un boîtier en alliage d'aluminium, d'un rendement élevé, d'une bonne dissipation thermique et d'un fonctionnement fiable, largement utilisé dans les pompes, les ventilateurs, les compresseurs, les machines-outils et autres équipements industriels.

Contactez-nous Contactez-nous
PRÉCÉDENT:Moteur à induction triphasé TEFC basse tension YE4 SUIVANT:Moteur à induction triphasé à cadre léger en aluminium MS
  • Description
  • Spécifications
  • Dimensions de montage
  • Contactez-nous

Spécifications techniques

Nom du produit Moteur asynchrone triphasé à coque en aluminium à haute efficacité YS
Type de moteur Moteur à induction triphasé
Matériau du boîtier Alliage d'aluminium moulé sous pression
Type de cadre Cadre en aluminium
Compatibilité d'installation Compatible avec les dimensions du moteur de la série Y2
Norme d'efficacité GB 18613-2020 / Norme d'efficacité élevée IE3
Gamme de puissance 0,06 kW - 7,5 kW
Numéro de pôle 2 / 4 / 6 / 8 pôles
Fréquence 50 Hz
Tension nominale 380 V / 400 V / 415 V
Efficacité 50,0 % - 88,1 %
Facteur de puissance 0,61 - 0,88
Niveau de bruit 52-80 dB(A)
Plage de poids 2,8 kg - 40 kg
Vitesse nominale 650-2900 TR/MIN

Applications
1. Équipement de pompe :

Pompes à eau,pompes de circulation industrielles,pompes de système de refroidissement
2. Équipement de ventilateur :

Ventilateurs industriels,Systèmes de ventilation,Équipements de circulation d'air,Ventilateurs de refroidissement

3. Équipement de compresseur :

Compresseurs d'air,Équipements pneumatiques,Systèmes d'alimentation en air industriels

4. Machines-outils :

Équipement CNC,machines de traitement,équipements de production mécanique

5. Équipement de la ligne de production :

Lignes d'assemblage,Systèmes de convoyeurs,Équipements de fabrication automatisés

6. Machines industrielles générales :

Machines textiles,Équipement d'emballage,Machines de transformation alimentaire,Équipement chimique

Fonctionnalités principales
1. Haute efficacité et économie d'énergie

Le moteur asynchrone triphasé à coque en aluminium à haut rendement YS est conçu conformément aux exigences d'efficacité énergétique de la norme GB 18613-2020 et répond à la norme de haut rendement IE3.

Selon différents modèles de moteurs, le rendement des moteurs de la série YS varie de 50,0 % à 88,1 %, offrant une puissance de sortie efficace pour les équipements industriels nécessitant un fonctionnement continu.

2. Structure de boîtier en alliage d'aluminium léger

Le moteur à induction triphasé à haute efficacité YS adopte une structure de boîtier en alliage d'aluminium moulé sous pression, comprenant un cadre en alliage d'aluminium, des boucliers d'extrémité, une boîte à bornes et des pieds de montage amovibles.

La conception du boîtier en aluminium permet de réduire le poids global du moteur. Selon les données techniques disponibles, le poids du moteur varie de 2,8 kg à 40 kg, ce qui le rend adapté aux applications d'équipement nécessitant une structure de moteur légère.

3. Plage de puissance flexible et options de vitesse

Les moteurs asynchrones triphasés à coque en aluminium YS sont disponibles dans plusieurs configurations de puissance et de vitesse pour répondre à différentes exigences d'équipement.

La gamme de produits actuelle couvre des puissances nominales de 0,06 kW à 7,5 kW, avec des options à 2 pôles, 4 pôles, 6 pôles et 8 pôles. La vitesse nominale varie de 650 tr/min à 2 900 tr/min, permettant aux clients de sélectionner des spécifications de moteur appropriées en fonction des exigences de conception de l'équipement.

4. Compatible avec les dimensions d'installation de la série Y2

Les dimensions d'installation et les puissances nominales des moteurs YS sont conçues pour être cohérentes avec les dimensions des moteurs de la série Y2, aidant ainsi les fabricants d'équipements à intégrer les moteurs dans les systèmes existants ou à remplacer les solutions de moteurs précédentes sans modifier la structure globale de l'installation.

5. Fonctionnement stable des équipements industriels

Les moteurs asynchrones triphasés à coque en aluminium YS sont conçus pour des applications industrielles nécessitant une transmission de puissance fiable.

Selon les données techniques, les moteurs fonctionnent à une fréquence de 50 Hz avec des options de tension disponibles de 380 V, 400 V et 415 V. Le niveau sonore varie de 52 dB(A) à 80 dB(A) selon le modèle de moteur, ce qui les rend adaptés à diverses applications d'équipements industriels tels que les pompes, les ventilateurs, les compresseurs et les machines-outils.


Service OEM / ODM

Nous fournissons des solutions OEM et ODM professionnelles aux clients industriels.

Les options de personnalisation incluent :

Exigences de performance du moteur

Spécifications de puissance

Tension et fréquence

Conception de la plaque signalétique

Exigences en matière d'emballage

Dimensions de montage

Solutions spécifiques à l'application

Notre équipe accompagne les clients depuis la sélection des produits, la confirmation des échantillons, les tests jusqu'à la production en série.


Points faibles des clients résolus
Les clients ont besoin de moteurs économes en énergie.

Solution:

Les moteurs YS répondent à des exigences de haut rendement et contribuent à réduire la consommation d’énergie dans les applications industrielles.

Les clients ont besoin de moteurs légers pour l’intégration des équipements.

Solution:

La conception de la coque en aluminium réduit le poids du moteur et facilite l'installation.

Les clients ont besoin de moteurs avec un fonctionnement stable à long terme.

Solution:

La structure fiable et la conception optimisée soutiennent un fonctionnement industriel continu.

Les clients ont besoin de moteurs de remplacement compatibles avec les équipements existants.

Solution:

Les dimensions d'installation du moteur YS sont conçues pour correspondre aux moteurs de la série Y2, facilitant ainsi le remplacement de l'équipement.


FAQ
Q1 : Quels sont les avantages des moteurs à coque en aluminium YS ?

Les moteurs YS sont dotés d'un boîtier en aluminium léger, d'un rendement élevé, d'une bonne dissipation thermique, d'un faible bruit et d'un fonctionnement fiable.

Q2 : Où les moteurs YS sont-ils couramment utilisés ?

Ils sont largement utilisés dans les pompes, les ventilateurs, les compresseurs, les machines-outils, les lignes de production et les machines industrielles générales.

Q3 : Pouvez-vous fournir une personnalisation OEM ?

Oui. Nous prenons en charge les spécifications personnalisées, les plaques signalétiques, les exigences d'emballage et de production.

Q4 : Les moteurs YS sont-ils compatibles avec les moteurs de la série Y2 ?

Les dimensions d'installation et les puissances nominales sont conçues pour être compatibles avec les moteurs de la série Y2.

Q5 : Quelles informations sont nécessaires pour le devis ?

Les clients doivent fournir la puissance du moteur, la tension, la fréquence, l’équipement d’application et les exigences techniques.

Données techniques-aluminium-moteur-2 pôles-50Hz

Model Noté Sortiet Complet Charger Noté
Torque
(Tn)		 Couple de décrochage / Couple nominal Couple maximal / Couple nominal Courant du rotor bloqué / Courant nominal Bruit Pesert
Vitesse Dansmettre Actuel (Amplificateur) Ecompétence Puissance
Facteur
kW HP RPM 380V 400V 415V η% Cosφ Nm Tst/Tn Tmax/Tn Ist/In dB(A) Kg
YS-56M1-2 0,09  0,12  2780  0,30  0,28  0,27  60,0  0,76  0,31  2.2  2.2  5.5  61  2.8
YS-56M2-2 0,12  0,16  2780  0,37  0,35  0,34  63,0  0,78  0,41  2.2  2.2  5.5  61  3.8
Ys-63M1-2 0,18  0,25  2780  0,53  0,50  0,48  65,0  0,80  0,62  2.2  2.2  5.5  61  4.8
YS-63M2-2 0,25  0,37  2780  0,69  0,66  0,63  68,0  0,81  0,86  2.2  2.2  5.5  61  5.2
Ys-71M1-2 0,37  0,5  2800  0,99  0,94  0,91  70,0  0,81  1.26  2.2  2.2  6.1  64  6
ys-71M2-2 0,55  0,75  2800  1h40  1.33  1.28  73,0  0,82  1,88  2.2  2.3  6.1  64  6,5
ys-80M1-2 0,75  1  2825  1,80  1,71  1,64  77,4  0,83  2.53  2.2  2.3  6.1  67  8,5
Ys-80M2-2 1.1  1,5  2825  2.53  2h40  2.32  79,6  0,84  3.71  2.2  2.3  7,0  67  9,5
Ys-90S-2 1,5  2  2840  3.34  3.17  3.06  81,3  0,84  5.03  2.2  2.3  7,0  72  12
Ys-90L-2 2.2  3  2840  4.73  4.49  4.33  83,2  0,85  7.38  2.2  2.3  7,0  72  16
YS-100L-2 3  4  2870  6.19  5,88  5.67  84,6  0,87  9,96  2.2  2.3  7,5  76  20
YS-112M-2 4  5.5  2880  8h05  7h65  7.37  85,8  0,88  13h24  2.2  2.3  7,5  77  23
YS-132S1-2 5.5  7,5  2900  10,9  10.4  10,0  87,0  0,88  18h09  2.2  2.3  7,5  80  37
YS-132S2-2 7,5  10  2900  14,5  13,8  13.3  88.1  0,88  24.66  2.2  2.3  7,5  80  40

Données techniques-aluminium-moteur-4 pôles-50Hz

Modèle Noté Sortie Charge complète Noté
Couple
(Tn)		 Couple de décrochage / Couple nominal Couple maximal / Couple nominal Courant du rotor bloqué / Courant nominal Bruit Poids
Vitesse Entrée Courant (Amp) Eefficacité Puissance
Facteur
kW HP RPM 380V 400V 415V η% Cosφ Nm Tst/Tn Tmax/Tn Ist/In dB(A) Kg
Ys-56M1-4 0,06  0,09  1350  0,27  0,25  0,25  50,0  0,68  0,42  2.1  2.2  4.4  52  2.8
Ys-56M2-4 0,09  0,12  1350  0,36  0,34  0,33  54,0  0,70  0,64  2.1  2.2  4.4  52  3.8
Ys-63M1-4 0,12  0,18  1350  0,44  0,42  0,41  57,0  0,72  0,85  2.1  2.2  4.4  52  4.8
Ys-63M2-4 0,18  0,25  1350  0,62  0,59  0,57  60,0  0,73  1.27  2.1  2.2  4.4  52  5.2
vs-71M1-4 0,25  0,37  1380  0,79  0,75  0,72  65,0  0,74  1,73  2.1  2.2  5.5  55  6
vs-71M2-4 0,37  0,50  1380  1.12  1.06  1.02  67,0  0,75  2.56  2.1  2.2  5.2  55  6,5
vs-80M1-4 0,55  0,75  1390  1,57  1,49  1.44  71,0  0,75  3.78  2.4  2.3  5.2  58  8,5
Ys-80M2-4 0,75  1  1390  1,88  1,79  1,72  79,6  0,76  5.13  2.3  2.3  6.0  58  9
Ys-90S-4 1.1  1,5  1400  2.67  2.53  2.44  81,4  0,77  7.48  2.3  2.3  6.0  61  12
Ys-90L-4 1,5  2  1400  3.53  3.35  3.23  82,8  0,78  10h20  2.3  2.3  6.0  61  15
Ys-100L1-4 2.2  3  1420  4,96  4.71  4.54  84,3  0,80  14h75  2.3  2.3  7,0  64  19
Ys-100L2-4 3  4  1420  6.58  6h25  6.03  85,5  0,81  20.12  2.3  2.3  7,0  64  22
YS-112M-4 4  5.5  1440  8.66  8.23  7,93  86,6  0,81  26h47  2.3  2.3  7,0  65  29
YS-132S-4 5.5  7,5  1440  11.6  11  10.6  87,7  0,82  36h40  2.3  2.3  7,0  71  38

Données techniques - moteur en aluminium - 6, 8 pôles - 50 Hz

Modèle Noté Sortiet Complet Charger Noté
Couple
(Tn)		 Couple de décrochage / Couple nominal Couple maximal / Couple nominal Courant du rotor bloqué / Courant nominal Bruit Pesert
Vitesse Entrée Courant (Amp) Ecompétence Puissance
Facteur
kW HP RPM 380V 400V 415V η% Cosφ Nm Tst/Tn Tmax/Tn Ist /In dB(A) Kg
YS-71M1-6 0,18  0,25  860  0,74  0,70  0,68  56,0  0,66  2h00  1,9  2.0  4.0  52  6
Ys-71M2-6 0,25  0,37  860  0,95  0,90  0,87  59,0  0,68  2,78  1,9  2.0  4.0  52  6,5
YS-80M1-6 0,37  0,50  900  1h30  1.23  1.19  62,0  0,70  3.93  1,9  2.0  4.7  54  9
YS-80M2-6 0,55  0,75  900  1,79  1,70  1,64  65,0  0,72  5.84  1,9  2.1  4.7  54  10
Ys-90S-6 0,75  1  910  2.11  2.01  1,94  75,9  0,72  7.84  2.0  2.1  5.5  57  12
Ys-90L-6 1.1  1,5  910  2,97  2.82  2.72  78.1  0,73  11h49  2.0  2.1  5.5  57  16
YS-100L-6 1,5  2  930  3,97  3.77  3.63  79,8  0,75  15h35  2.0  2.1  5.5  61  18
Ys-112M-6 2.2  3  940  5.68  5.39  5h20  81,8  0,76  22.28  2.0  2.1  6,5  65  23
Ys-132S-6 3  4  960  7h60  7.22  6,96  83,3  0,76  29,78  2.1  2.1  6,5  69  33
YS-80M1-8 0,18  0,25  650  0,88  0,84  0,80  51,0  0,61  2.64  1,8  1,9  3.3  52  9,5
YS-80M2-8 0,25  0,37  650  1.15  1.10  1.06  54,0  0,61  3.67  1,8  1,9  3.3  52  10,5
YS-90S-8 0,37  0,5  660  1,49  1.41  1.36  62,0  0,61  5h35  1,8  1,9  4.0  56  13
YS-90L-8 0,55  0,75  660  2.17  2.07  1,99  63,0  0,61  7,96  1,8  2.0  4.0  56  16
YS-100L1-8 0,75  1  690  2h40  2.28  2.19  71,0  0,67  10h38  1,8  2.0  4.0  59  20
YS-100L2-8 1.1  1,5  690  3.32  3.15  3.04  73,0  0,69  15.22  1,8  2.0  5.0  59  22
YS-112M-8 1,5  2  700  4h40  4.18  4.03  75,0  0,69  20h46  1,8  2.0  5.0  61  26
YS-132S-8 2.2  3  710  6.04  5.73  5.53  78,0  0,71  29,59  1,8  2.0  6.0  64  33

OUI Dimensions de montage

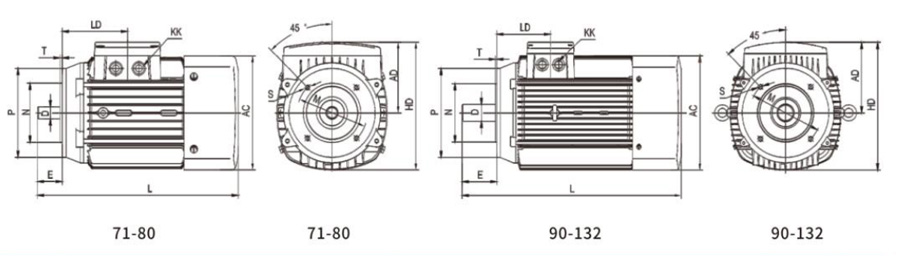

DANS LE B14A/V18 H71-132

Taille du cadre Montage dimensions Globalement dimensions  LD L
AC   AD D E KK HD L M N P S T
71  135    86  14  30  M16×1,5 155  250  85  70  105  M6 2.5   80  244,5
80  148    96  19  40  M20×1,5 170  295  100  80  120  M6 3   81  289
90  166    115  24  50  M25×1,5 196  350  115  95  140  M8 3   96  345
100  191    128  26  60  M25×1,5 222  385  130  110  160  M8 3.5   105  380
112  212    140  28  60  M25×1,5 245  415  130  110  160  M8 3.5   115  411,5
132  258    163  38  80  M25×1,5 290  510  165  130  200  M10 3.5   125  506

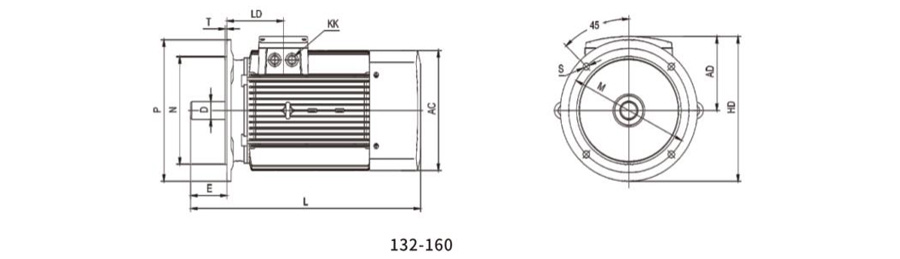

DANS LE B5/V1 H1132-160

cadre taille Montage dimensions Globalement dimensions LD L
AC AD D E KK HD L M N P S T
132  258  163  38  80  M25X1,5 313  510  265  230  300  14,5  4  125  495
160  313  191  42    110  M25X1,5 366  665  300  250  350  18,5  5  172  659
