Moteur à induction monophasé à double condensateur à couple de démarrage élevé YL

Le moteur à induction monophasé à double condensateur à couple de démarrage élevé YL est un moteur industriel monophasé conçu pour les équipements nécessitant un couple de démarrage élevé et un fonctionnement stable, doté d'une conception à double condensateur, de performances fiables, d'un faible bruit et d'une structure compacte, largement utilisé dans les compresseurs d'air, les pompes, les ventilateurs, les équipements de refroidissement, les équipements médicaux et autres petites machines industrielles.

Contactez-nous Contactez-nous
PRÉCÉDENT:Moteur à induction monophasé à double condensateur à usage général YCL SUIVANT:Moteur à induction monophasé compact à double condensateur et faible bruit ML
  • Description
  • Spécifications
  • Dimensions de montage
  • Contactez-nous

Spécifications techniques

Nom du produit Moteur asynchrone monophasé à condensateur double valeur YL
Type de moteur Moteur asynchrone monophasé
Type de condensateur Double condensateur
Taille du cadre 71-160 mm
Gamme de puissance 0,25 kW-7,5 kW
Vitesse nominale 1400 TR/MIN / 2800 TR/MIN
Efficacité 65%-81% (selon le modèle)
Facteur de puissance 0,77-0,95 (selon le modèle)
Rapport de couple de départ 1.7-2.2
Classe de protection IP44
Classe d'isolation F

Applications
1. Compresseurs d'air : Petits compresseurs d'air,Compresseurs d'atelier,Équipements pneumatiques,Systèmes d'alimentation en air industriels
2. Pompes à eau : Pompes d'alimentation en eau,Pompes d'irrigation,Pompes de circulation,Pompes de drainage
3. Ventilateurs et équipements de refroidissement : ventilateurs industriels,équipements de ventilation, ventilateurs de refroidissement, systèmes de circulation d'air
4. Équipement de réfrigération : Machines de refroidissement,Systèmes de réfrigération, Équipement de réfrigération commerciale
5. Équipement médical : Dispositifs médicaux,Petites machines médicales, Équipement de laboratoire
6. Petites machines : Petites machines de traitement,Équipements d'atelier,Machines industrielles légères


Fonctionnalités principales
1. Conception à double condensateur pour un démarrage et un fonctionnement stables

Les moteurs asynchrones monophasés à condensateur à double valeur de la série YL adoptent une structure à double condensateur pour fournir des performances de démarrage et de fonctionnement stables pour les applications d'alimentation monophasées.

Selon les spécifications techniques, le rapport de couple de démarrage du moteur peut atteindre 1,7-2,2, ce qui aide l'équipement à réaliser un démarrage fiable dans différentes conditions de charge.

2. Structure compacte avec plusieurs options d'alimentation

Les moteurs à induction à couple de démarrage élevé YL sont conçus pour les équipements nécessitant des solutions de moteurs monophasés compacts.

Les spécifications disponibles couvrent des tailles de châssis de 71 mm à 160 mm, avec des puissances nominales allant de 0,25 kW à 7,5 kW, permettant aux clients de sélectionner des modèles de moteurs appropriés en fonction des exigences de l'équipement.

3. Performances stables pour divers petits équipements industriels

Les moteurs à double condensateur YL fournissent une puissance de sortie fiable pour différentes applications de petites machines.

D'après les données techniques, la vitesse nominale du moteur comprend des configurations de 1400 tr/min et 2800 tr/min, avec un rendement allant de 65% à 81% selon le modèle, adapté aux équipements nécessitant un fonctionnement continu stable.

4. Convient aux applications d'alimentation monophasées

Les moteurs à induction monophasés YL sont conçus pour les équipements utilisant une alimentation monophasée et fournissent une solution de moteur pratique pour les petites machines industrielles.

Le moteur adopte une isolation de classe F et une classe de protection IP44, ce qui le rend adapté à des applications telles que les compresseurs d'air, les pompes, les ventilateurs, les refroidisseurs, les équipements médicaux et autres petites machines.

5. Compatibilité d'application étendue

Les moteurs asynchrones monophasés à condensateur à double valeur YL sont couramment utilisés dans les équipements nécessitant des performances de démarrage fiables et un fonctionnement continu.

Les applications typiques incluent :

Compresseurs d'air
Pompes à eau
Fans
Équipement de refroidissement
Équipement médical
Petites machines

Service OEM / ODM
Nous fournissons des solutions OEM et ODM selon les exigences du client.
Les options de personnalisation incluent :
Spécifications du moteur
Exigences en matière de tension et de fréquence
Plaque signalétique du produit
Conception d'emballage
Exigences en matière d'apparence
Solutions motrices spécifiques à l'application
Notre équipe accompagne les clients depuis la sélection des produits et la confirmation des échantillons jusqu'à la production en série.


Points faibles des clients résolus
Les clients ont besoin de moteurs capables de démarrer l’équipement en douceur.
Solution : les moteurs à couple de démarrage élevé YL offrent une capacité de démarrage plus forte pour les équipements ayant une résistance au démarrage plus élevée.

Les distributeurs ont besoin de produits adaptés à différents marchés.
Solution : la personnalisation OEM et le support de production flexible aident les clients à créer leur propre gamme de produits.

Les fabricants d’équipements ont besoin de moteurs fiables pour un fonctionnement continu.
Solution : les moteurs YL offrent un fonctionnement stable, de faibles performances sonores et une puissance de sortie fiable.


FAQ
Q1 : À quelles applications les moteurs monophasés YL conviennent-ils ?

Les moteurs à induction monophasés YL conviennent aux compresseurs d'air, aux pompes, aux ventilateurs, aux équipements de refroidissement, aux équipements médicaux et aux petites machines.

Q2 : Quel est l’avantage d’une conception à double condensateur ?

La conception à double condensateur améliore les performances de démarrage et aide le moteur à obtenir un fonctionnement plus stable.

Q3 : Pouvez-vous fournir une personnalisation OEM ?

Oui. Nous prenons en charge la personnalisation OEM, y compris les spécifications, les plaques signalétiques, les exigences d'emballage et de production.

Q4 : Quelle est la quantité minimale de commande ?

Le MOQ dépend des spécifications du moteur, des exigences de personnalisation et de la quantité commandée.

Q5 : Pouvez-vous fournir différentes options de tension ?

Oui. Différentes spécifications de tension peuvent être personnalisées en fonction des exigences de l'application client.

TYPE Puissance (KW) Noté actuel(A) Vitesse r/min Eff% Facteur de puissance cosφ Couple de décrochage / couple nominal Tst/Tn Courant du rotor bloqué LST A
YL711-2 0,37  2.2  2800  67  0,92  1,8  16
YL712-2 0,55  3.9  2800  70  0,92  1,8  21
YL801-2 0,75  4.9  2800  72  0,95  1,8  29
YL802-2 1.1  7  2800  75  0,95  1,8  40
YL90S-2 1,5  9.4  2800  76  0,95  1.7  55
YL90L-2 2.2  13,7  2800  77  0,95  1.7  80
YL100L1-2 3  18.2  2800  79  0,95  1.7  110
YL112M-2 4  26,6  2850  77  0,82  2.2  175
YL132S-2 4  27,5  2800  79  0,86  1.7  180
YL132M-2 5.5  32,5  2800  81  0,95  1.7  230
YL711-4 0,25  2  1400  62  0,92  1,8  12
YL712-4 0,37  2.8  1400  65  0,92  1,8  16
YL801-4 0,55  4  1400  68  0,92  1,8  21
YL802-4 0,75  5.1  1400  71  0,92  1,8  29
YL90S-4 1.1  7.3  1400  73  0,95  1.7  40
YL90L-4 1,5  9.7  1400  75  0,95  1.7  55
YL100L1-4 2.2  13,9  1400  76  0,95  1.7  80
YL112M-4 3  18,6  1400  77  0,95  1.7  110
YL132S-4 4  27.1  1400  78  0,77  2.2  175
YL132M-4 5.5  31.2  1400  78  0,95  2.2  230
YL160L-4 7,5  57,8  1400  71  0,93  1.7  400

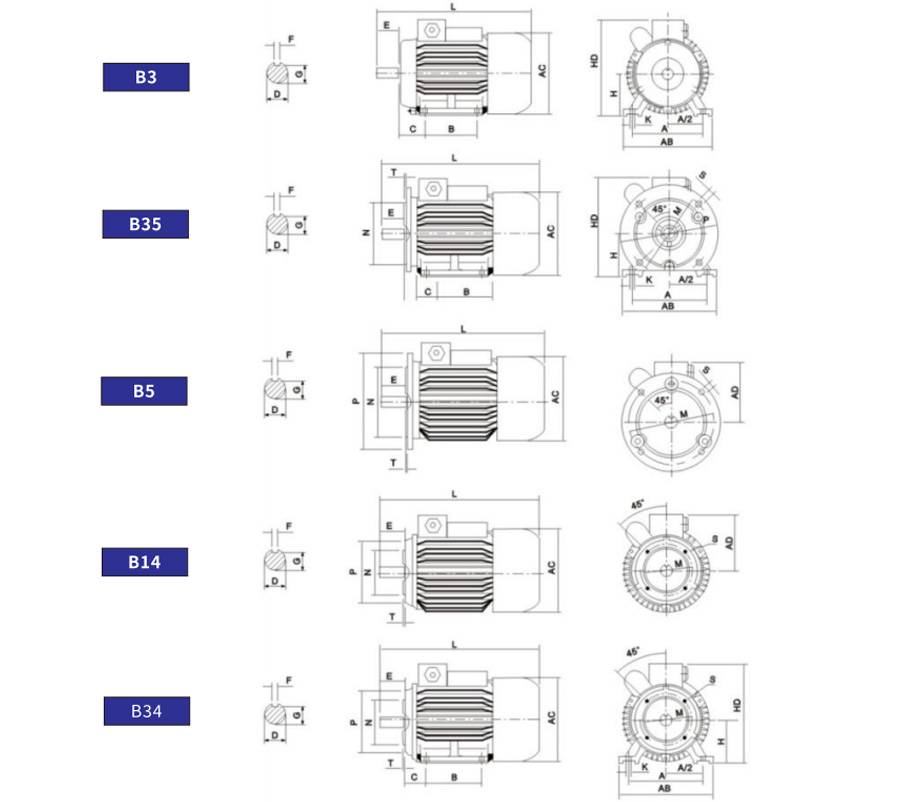

Dimensions de montage YL


Taille du cadre Dimensions de montage Dimensions hors tout
A A/2 B C D E F G H K IMB14 B34 IM B5 B35 AB AC AD AE HD L
M N P R S T M N P R S T
71  112  56  90  45  14  30  5  11  71  7 85 70  105 0 M6 2.5  130 110  160  0 10  3.5  145  145  140  95  180  255
80  125  62,5  100  50  19  40  6  15,5  80  10  100  120  0 M6 3 165  130  200  0 12  3.5  160  165  150  110  200  295
ANNÉES 90 140  70  100  56  24  50  8  20  90  10  115  95  140  0  M8 3 165  130  200  0 12  3.5  180  185  160  120  220  370
90L 140  70  125  56  24  50  8  20  90  10  115  95  140  0  M8 3 165  130  200  0 12  3.5  180  185  160  120  220  400
100L 160  80  140  63  28  60  8  24  100  12  - - - - - - 215  180  250  0  15  4 205  200  180  130  260  430
112M 190  95  140  70 28  60  8 24  112  12  - - - - - - 215  180  250  0  15 4 245  250  190  140  300  455
132S 216  108  140  89  38 80  10  33  132  12  - - - - - - 265  230  300  0  15  4 280  290  210  155  350  525
132M 216  JoE 178  88  38  80  10  33  132  12  - - - - - - 265  230  300  0  15  4 280  290  210  155  350  565
