Le moteur à induction monophasé à double condensateur à usage général YCL est un moteur industriel monophasé compact conçu pour un fonctionnement stable, un faible bruit et des performances fiables, doté d'une conception de démarrage et de fonctionnement par condensateur avec une bonne capacité de démarrage, largement utilisé dans les compresseurs d'air, les pompes à eau, les ventilateurs, les équipements de réfrigération, les équipements médicaux et les petites machines-outils.
Spécifications techniques
| Nom du produit | Moteur asynchrone monophasé à condensateur YCL à deux valeurs |
| Type de moteur | Moteur asynchrone monophasé |
| Taille du cadre | 80-132 mm |
| Gamme de puissance | 0,37 kW-7,5 kW |
| Tension nominale | 220V |
| Vitesse nominale | 1450 TR/MIN / 2880 TR/MIN |
| Efficacité | 56%-79% |
| Facteur de puissance | 0,60-0,86 |
| Rapport de couple de départ | 1,8-2,8 |
| Rapport de courant de départ | 6-7 |
| Classe de protection | IP44 |
| Classe d'isolation | F |
Applications
1. Compresseurs d'air :
Petits compresseurs d'air,compresseurs d'atelier,compresseurs d'équipements pneumatiques,systèmes d'alimentation en air industriels
2. Pompes à eau :
Pompes d'alimentation en eau,petites pompes d'irrigation,pompes de circulation, pompes de drainage
3. Ventilateurs et équipements de ventilation :
Ventilateurs de ventilation,ventilateurs de refroidissement,ventilateurs d'échappement, équipements de circulation d'air
4. Équipement de réfrigération :
Systèmes de réfrigération, Équipements de refroidissement, Machines de réfrigération commerciales
5. Équipement médical :
Dispositifs médicaux, Petites machines médicales, Matériel de laboratoire
6. Petites machines-outils :
Petites machines de traitement, Équipements d'atelier, Équipements mécaniques légers
Fonctionnalités principales
1. Conception de condensateur à deux valeurs pour des performances de démarrage stables
Les moteurs asynchrones monophasés à condensateur à deux valeurs de la série YCL adoptent une conception à condensateur à deux valeurs, offrant des performances de démarrage et de fonctionnement stables pour les équipements monophasés.
Selon les données techniques, le rapport de couple de démarrage atteint 1,8-2,8, offrant une capacité de démarrage appropriée pour les équipements nécessitant des performances de démarrage fiables.
2. Structure compacte avec options d'alimentation flexibles
Les moteurs à induction à usage général YCL sont conçus pour les applications d'équipements monophasés de petite et moyenne taille.
La taille du châssis du moteur varie de 80 mm à 132 mm, avec une puissance de sortie disponible de 0,37 kW à 7,5 kW, permettant aux fabricants d'équipements de sélectionner des modèles appropriés en fonction des différentes exigences de l'application.
3. Fonctionnement stable avec plusieurs configurations de vitesse
Les moteurs à condensateur à deux valeurs YCL offrent un fonctionnement stable pour différentes exigences d'équipement.
Les vitesses nominales disponibles incluent 1 450 tr/min et 2 880 tr/min, avec un rendement allant de 56 % à 79 % selon le modèle de moteur.
4. Conçu pour les applications d'équipements monophasés
Les moteurs à induction monophasés à double condensateur à usage général YCL conviennent aux équipements utilisant une alimentation monophasée.
Les moteurs adoptent la classe de protection IP44 et l'isolation de classe F et sont couramment utilisés dans les compresseurs d'air, les pompes à eau, les ventilateurs, les équipements de réfrigération, les dispositifs médicaux et les petites machines-outils.
5. Plusieurs modèles pour l'appariement des équipements
YCL General Purpose Induction Motor fournit différentes spécifications de moteur pour les fabricants d'équipements.
Selon les données techniques, les modèles couvrent différentes puissances nominales, avec une tension nominale de 220 V, contribuant ainsi à répondre aux exigences de diverses applications de petits équipements.
Service OEM / ODM
Nous fournissons des solutions OEM et ODM selon les exigences du client.
Les options de personnalisation incluent :
Spécifications du moteur
Exigences en matière de tension et de fréquence
Étiquettes et plaques signalétiques de produits
Conception d'emballage
Exigences en matière d'apparence
Solutions motrices spécifiques à l'application
Notre équipe d'ingénierie accompagne les clients depuis la sélection des produits, les tests d'échantillons jusqu'à la production en série.
Points faibles des clients résolus
1.Les clients ont besoin de moteurs monophasés fiables pour la production d’équipements.
Solution : Les moteurs YCL fournissent une puissance de sortie stable et conviennent à diverses machines de petite et moyenne taille.
2.Les distributeurs ont besoin de produits adaptés à différents marchés.
Solution : la personnalisation OEM et plusieurs options de spécifications aident les clients à développer leurs propres gammes de produits.
3.Les fabricants d’équipements ont besoin de moteurs offrant de bonnes performances de démarrage.
Solution : La conception du condensateur à deux valeurs améliore les performances de démarrage et prend en charge le fonctionnement stable de l'équipement.
Acheteurs appropriés / Filtrer les clients C-end
Ce produit est principalement conçu pour :
Distributeurs automobiles
Fabricants d'équipements industriels
Constructeurs de machines OEM
Grossistes de produits électriques
Fournisseurs d'ingénierie
Ne convient pas pour :
Utilisateurs domestiques individuels
Acheteurs de détail à unité unique
Petits achats de réparation
FAQ
Q1 : À quelles applications les moteurs monophasés YCL conviennent-ils ?
Les moteurs monophasés YCL sont principalement utilisés dans les compresseurs d'air, les pompes à eau, les ventilateurs, les équipements de réfrigération, les équipements médicaux et les petites machines-outils.
Q2 : Pouvez-vous fournir un service OEM ?
Oui. Nous prenons en charge la personnalisation OEM, y compris les spécifications, les étiquettes, l'emballage et les exigences de production.
Q3 : Quel est l’avantage des moteurs à induction monophasés à double condensateur YCL ?
Les moteurs à induction monophasés à double condensateur YCL présentent une structure compacte, un faible bruit, de bonnes performances de démarrage et un fonctionnement stable.
Q4 : Quelle est la quantité minimale de commande ?
Le MOQ dépend des spécifications du moteur, des exigences de personnalisation et de la quantité commandée.
Q5 : Pouvez-vous fournir différentes options de tension ?
Oui. Différentes exigences de tension peuvent être discutées en fonction des applications client.
| TYPE | Sortie | Tension (V) |
Actuel (A) |
Vitesse (r/min) |
Eff (%) |
Puissance Facteur cosφ |
Couple de décrochage / couple nominal Tst/Tn | Courant du rotor bloqué/courant nominal Ist/In | Couple maximal/couple nominal Tmax/Tn | ||||||||||||||||||||||||||||||||||||||||||
| HP | KW | ||||||||||||||||||||||||||||||||||||||||||||||||||
| YCL80A-2 | 0,55 | 0,37 | 220 | 3.7 | 2880 | 62 | 0,73 | 2.8 | 6,5 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL80B-2 | 0,75 | 0,55 | 220 | 5.3 | 2880 | 65 | 0,73 | 2.8 | 6,5 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL80C-2 | 1 | 0,75 | 220 | 6.7 | 2880 | 68 | 0,75 | 2.8 | 6,5 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL90S-2 | 1,5 | 1.1 | 220 | 9.1 | 2880 | 71 | 0,77 | 2.4 | 7,0 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL90L-2 | 2 | 1,5 | 220 | 12.1 | 2880 | 72 | 0,78 | 2.4 | 7,0 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL100L-2 | 3 | 2.2 | 220 | 17.1 | 2900 | 74 | 0,79 | 2.1 | 7,0 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL112M1-2 | 4 | 3 | 220 | 21.4 | 2900 | 76 | 0,84 | 2.2 | 7,0 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL112M2-2 | 5 | 3.7 | 220 | 24,8 | 2900 | 79 | 0,86 | 2.2 | 7,0 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL80A-4 | 0,37 | 0,25 | 220 | 3.4 | 1450 | 56 | 0,60 | 2.8 | 6 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL80B-4 | 0,55 | 0,37 | 220 | 4.5 | 1450 | 60 | 0,62 | 2.8 | 6 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL80C-4 | 0,75 | 0,55 | 220 | 6.0 | 1450 | 64 | 0,65 | 2.8 | 6 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL90S-4 | 1 | 0,75 | 220 | 7.7 | 1450 | 67 | 0,66 | 2.4 | 6,5 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL90L-4 | 1,5 | 1.1 | 220 | 10,5 | 1450 | 70 | 0,68 | 2.4 | 6,5 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL100L-4 | 2 | 1,5 | 220 | 13,5 | 1450 | 72 | 0,70 | 2.4 | 6,5 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL112M-4 | 3 | 2.2 | 220 | 19.3 | 1450 | 72 | 0,72 | 2.2 | 6,5 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL132SA-4 | 4 | 3 | 220 | 25.2 | 1450 | 74 | 0,73 | 2.1 | 6,5 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL132SB-4 | 5 | 3.7 | 220 | 30 | 1450 | 75 | 0,74 | 2.1 | 6,5 | 1,8 | |||||||||||||||||||||||||||||||||||||||||
| YCL132M-4 | 7,5 | 5.5 | 220 | 32,5 | 1450 | 81 | 0,95 | 2.1 | 6,5 | 1,8 | |||||||||||||||||||||||||||||||||||||||||

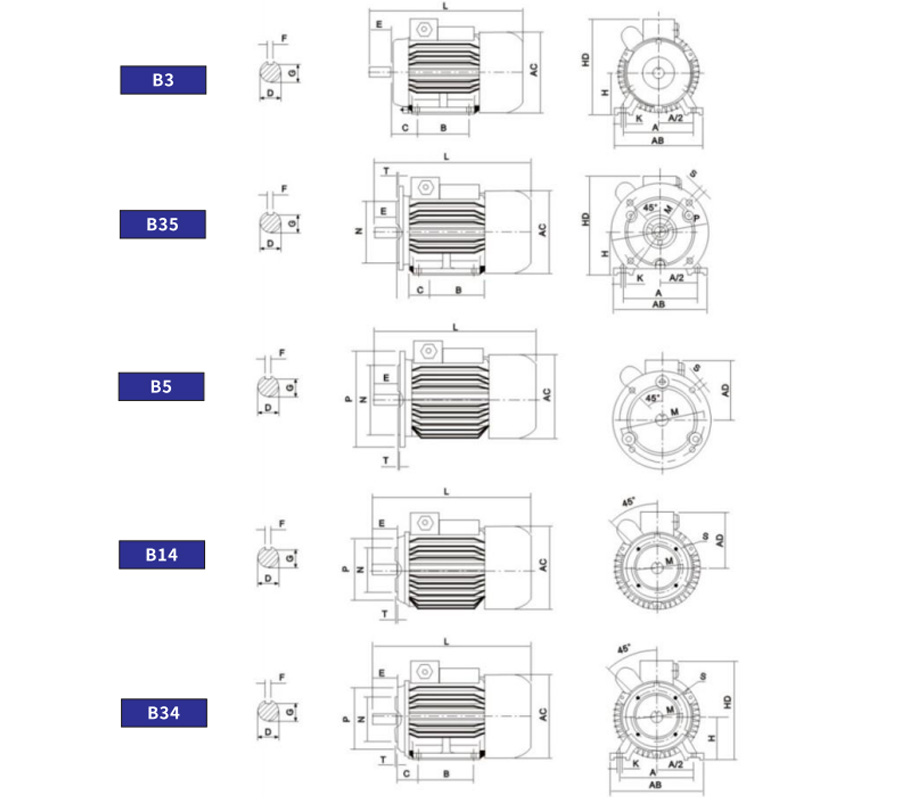

YCL Dimensions de montage
| Taille du cadre | Dimensions de montage | Dimensions hors tout | |||||||||||||||||||||||||||||||||||||||||||||||||||
| A | A/2 | B | C | D | E | F | G | H | K | IMB14 B34 | IM B5 B35 | AB | AC | AD | AE | HD | L | ||||||||||||||||||||||||||||||||||||
| M | N | P | R | S | T | M | N | P | R | S | T | ||||||||||||||||||||||||||||||||||||||||||
| 71 | 112 | 56 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 7 | 85 | 70 | 105 | 0 | M6 | 2.5 | 130 | 110 | 160 | 0 | 10 | 3.5 | 145 | 145 | 140 | 95 | 180 | 255 | |||||||||||||||||||||||||
| 80 | 125 | 62,5 | 100 | 50 | 19 | 40 | 6 | 15,5 | 80 | 10 | 100 | 120 | 0 | M6 | 3 | 165 | 130 | 200 | 0 | 12 | 3.5 | 160 | 165 | 150 | 110 | 200 | 295 | ||||||||||||||||||||||||||
| ANNÉES 90 | 140 | 70 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 115 | 95 | 140 | 0 | M8 | 3 | 165 | 130 | 200 | 0 | 12 | 3.5 | 180 | 185 | 160 | 120 | 220 | 370 | |||||||||||||||||||||||||
| 90L | 140 | 70 | 125 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 115 | 95 | 140 | 0 | M8 | 3 | 165 | 130 | 200 | 0 | 12 | 3.5 | 180 | 185 | 160 | 120 | 220 | 400 | |||||||||||||||||||||||||
| 100L | 160 | 80 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 12 | - | - | - | - | - | - | 215 | 180 | 250 | 0 | 15 | 4 | 205 | 200 | 180 | 130 | 260 | 430 | |||||||||||||||||||||||||
| 112M | 190 | 95 | 140 | 70 | 28 | 60 | 8 | 24 | 112 | 12 | - | - | - | - | - | - | 215 | 180 | 250 | 0 | 15 | 4 | 245 | 250 | 190 | 140 | 300 | 455 | |||||||||||||||||||||||||
| 132S | 216 | 108 | 140 | 89 | 38 | 80 | 10 | 33 | 132 | 12 | - | - | - | - | - | - | 265 | 230 | 300 | 0 | 15 | 4 | 280 | 290 | 210 | 155 | 350 | 525 | |||||||||||||||||||||||||
| 132M | 216 | JoE | 178 | 88 | 38 | 80 | 10 | 33 | 132 | 12 | - | - | - | - | - | - | 265 | 230 | 300 | 0 | 15 | 4 | 280 | 290 | 210 | 155 | 350 | 565 | |||||||||||||||||||||||||
