Moteur à induction triphasé antidéflagrant YBX3

Le moteur à induction triphasé ignifuge YBX3 est un moteur industriel antidéflagrant conçu pour les environnements dangereux, doté d'une structure ignifuge, d'un fonctionnement fiable et d'une puissance de sortie stable, largement utilisé dans l'exploitation minière, le pétrole, le traitement chimique, les compresseurs, les pompes, les ventilateurs et autres équipements nécessitant une protection contre les explosions.

  • Description
  • Spécifications
  • Dimensions de montage
  • Contactez-nous

Spécifications techniques

Nom du produit Moteur asynchrone triphasé ignifuge YBX3
Type de moteur Moteur asynchrone triphasé ignifuge
Norme ignifuge GB3836.1 / GB3836.2
Taille du cadre 63-355 mm
Gamme de puissance 0,12 kW-315 kW
Tension nominale 380V
Fréquence 50 Hz
Numéro de pôle 2/4/6/8/10Pôles
Vitesse nominale 590-2980 tr/min
Efficacité 54%-95,3% (selon le modèle)
Facteur de puissance 0,61-0,92 (selon le modèle)
Classe de protection IP55
Classe d'isolation F
Méthode de refroidissement IC411
Configuration du terminal Trois ou six terminaux


Applications
1. Industrie minière :

Équipement de mine de charbon,équipement fixe souterrain,systèmes de ventilation des mines

2. Industrie pétrolière :

Équipement de champ pétrolifère,équipement de traitement du pétrole,systèmes de pompage, machines industrielles

3. Industrie chimique :

Équipement de production chimique,machines antidéflagrantes,pompes chimiques,équipement de ventilation

4. Équipement industriel :

Compresseurs,ventilateurs, pompes

5. Applications antidéflagrantes en usine :

Équipements de production fixes,Équipements d'automatisation industrielle, Machines pour zones dangereuses

Fonctionnalités principales
1. Conception ignifuge pour environnements industriels dangereux

Le moteur asynchrone triphasé antidéflagrant YBX3 est conçu pour les applications industrielles nécessitant des solutions de moteur antidéflagrantes. Le moteur adopte une structure ignifuge et est fabriqué conformément aux exigences de performances ignifuges des GB3836.1 et GB3836.2.

La série couvre des tailles de châssis de 63 mm à 355 mm, avec des puissances nominales allant de 0,12 kW à 315 kW, offrant différentes options de moteur pour les équipements en environnement dangereux.

2. Performances élevées du moteur

Les moteurs à induction triphasés ignifuges YBX3 sont conçus pour un fonctionnement industriel efficace avec différentes configurations de puissance et de vitesse.

Selon les données techniques, le rendement du moteur varie selon le modèle et varie de 54 % à 95,3 %, avec une tension nominale de 380 V et une fréquence de 50 Hz, contribuant ainsi à répondre aux différentes exigences de l'équipement pour un fonctionnement en puissance continue.

3. Large plage de puissance et options de vitesse multiples

Les moteurs antidéflagrants YBX3 fournissent diverses spécifications pour différentes applications industrielles.

Les modèles disponibles couvrent des configurations à 2 pôles, 4 pôles, 6 pôles, 8 pôles et 10 pôles, avec des vitesses nominales allant de 590 tr/min à 2 980 tr/min, permettant aux clients de sélectionner des performances de moteur appropriées en fonction des exigences de vitesse de l'équipement.

4. Protection fiable et adaptabilité industrielle

Les moteurs à induction triphasés ignifuges YBX3 sont conçus pour les applications nécessitant une protection contre les environnements de fonctionnement dangereux.

Le moteur adopte la classe de protection IP55, l'isolation de classe F et la méthode de refroidissement IC411. Selon les conditions de fonctionnement fournies, le moteur est adapté aux environnements d'usine avec des températures maximales de 40℃ et aux environnements de mines de charbon ne dépassant pas 35℃.

5. Configuration flexible du boîtier de terminal

Les moteurs ignifuges YBX3 fournissent des solutions de câblage flexibles pour différentes exigences d'installation.

La boîte à bornes peut être configurée avec trois ou six bornes, prenant en charge différentes méthodes d'entrée de câbles, notamment des câbles gainés de caoutchouc et des connexions de conduits en acier.


Service OEM / ODM

Nous fournissons des services OEM et ODM selon les exigences du client.

Les options de personnalisation incluent :

Spécifications du moteur

Exigences en matière de tension et de fréquence

Personnalisation de la plaque signalétique

Configuration de la boîte à bornes

Exigences d'entrée du câble

Conception d'emballage

Solutions spécifiques à l'application

Notre équipe d'ingénierie accompagne les clients depuis la confirmation technique, la production d'échantillons jusqu'à la fabrication en série.

Points faibles des clients résolus
Les clients ont besoin de moteurs pour les environnements industriels dangereux.

Solution:

Les moteurs antidéflagrants YBX3 offrent une protection antidéflagrante pour les applications nécessitant un équipement électrique plus sûr.

Les clients ont besoin de moteurs fiables pour un fonctionnement industriel continu.

Solution:

Le moteur fournit une puissance de sortie stable et est conçu pour les conditions de travail industrielles.

Les clients ont besoin de solutions d’installation flexibles.

Solution:

La conception du boîtier de bornes prend en charge différentes configurations de câblage et exigences d'entrée de câble.

FAQ
Q1 : À quelles applications les moteurs antidéflagrants YBX3 conviennent-ils ?

Les moteurs YBX3 conviennent aux équipements miniers, aux équipements pétroliers, aux machines chimiques, aux compresseurs, aux pompes, aux ventilateurs et à d'autres applications industrielles nécessitant une protection antidéflagrante.

Q2 : Quel est l’avantage des moteurs YBX3 ?

Les moteurs YBX3 offrent une protection antidéflagrante, un fonctionnement stable et des options d'installation flexibles pour les applications industrielles.

Q3 : Pouvez-vous fournir une personnalisation OEM ?

Oui. Nous prenons en charge la personnalisation, y compris les spécifications du moteur, les plaques signalétiques, la configuration et l'emballage de la boîte à bornes.

Q4 : Quelles informations sont nécessaires avant le devis ?

Les clients doivent généralement fournir la puissance du moteur, la tension, la fréquence, l’environnement d’application et les exigences de résistance aux explosions.

Q5 : Pouvez-vous fournir des commandes en gros ?

Oui. Nous soutenons l'approvisionnement en vrac pour les distributeurs, les fabricants d'équipements et les projets industriels.

TYPE Sortie (KW) Vitesse r/min Noté Actuel A Eff% Puissance Facteur cosφ Courant du rotor bloqué/Courant nominal Lst/In Couple de décrochage/Couple nominal Tst/Tn Couple maximal/Couple nominal Tmax/Tn
380 V.50 HZ.2P
YBX3-631-2 0,18 2720 0,53 66 0,8 5 2.2 2.2
YBX3-632-2 0,25 2720 0,69 68 0,81 5 2.2 2.2
YBX3-711-2 0,37 2740 0,99 70 0,81 5.5 2.2 2.2
YBX3-712-2 0,55 2740 1h40 73 0,83 5.5 2.2 2.3
YBX3-801-2 0,75 2845 1,77 75 0,83 6 2.2 2.3
YBX3-802-2 1.1 2845 2.53 78 0,84 6 2.2 2.3
YBX3-90S-2 1,5 2840 3.34 79 0,84 7 2.2 2.3
YBX3-90L-2 2.2 2840 4.73 81 0,85 7 2.2 2.3
YBX3-100L-2 3 2860 6.19 83 0,88 7 2.2 2.3
YBX3-112M-2 4 2880 8h05 85 0,88 7 2.2 2.3
YBX3-132S1-2 5.5 2900 10,9 86 0,88 7,5 2.2 2.3
YBX3-132S2-2 7,5 2900 14,7 87 0,88 7,5 2.2 2.3
YBX3-160M1-2 11 2930 21,0 88 0,88 7,5 2.2 2.4
YBX3-160M2-2 15 2930 28,4 89 0,89 7,5 2.2 2.4
YBX3-160L-2 18,5 2930 34.4 89 0,89 7,5 2.2 2.4
YBX3-180M-2 22 2940 40,7 90,5 0,9 7,5 2.0 2.3
YBX3-200L1-2 30 2950 55,0 91,2 0,9 7,5 2.0 2.4
YBX3-200L2-2 37 2950 67,5 92 0,9 7,5 2.0 2.4
YBX3-225M-2 45 2960 81,8 92,5 0,9 7,5 2.0 2.3
YBX3-250M-2 55 2965 99,6 92,5 0,9 7,5 2.1 2.3
YBX3-280S-2 75 2970 135 93.2 0,91 7,5 2.0 2.3
YBX3-280M-2 90 2970 160 93,8 0,91 7,5 2.1 2.3
YBX3-315S-2 110 2975 195 94 0,91 7 1,8 2.3
YBX3-315M-2 132 2975 233 94,5 0,91 7 1,8 2.3
YBX3-315L1-2 160 2975 279 94,6 0,92 7 1,8 2.3
YBX3-315L2-2 200 2975 348 94,8 0,92 7 1,8 2.3
YBX3-355M1-2 220 2980 383 94,8 0,92 7 1.6 2.4
YBX3-355M2-2 250 2980 433 95,3 0,92 7 1.6 2.4
YBX3-355L1-2 280 2980 485 95,3 0,92 7 1.6 2.4
YBX3-355L-2 315 2980 544 95,6 0,92 7 1.6 2.4
380 V 50 Hz 4 P
YBX3-631-4 0,12 1310 0,44 58 0,72 4.4 2.1 2.2
YBX3-632-4 0,18 1310 0,62 63 0,73 4.4 2.1 2.2
YBX3-711-4 0,25 1330 0,79 66 0,74 5.2 2.1 2.2
YBX3-712-4 0,37 1330 1.12 69 0,75 5.2 2.1 2.2
YBX3-801-4 0,55 1390 1.6 71 0,75 5.2 2.4 2.3
YBX3-802-4 0,75 1390 2 73 0,76 6.0 2.3 2.3
YBX3-90S-4 1.1 1390 2.9 75 0,77 6.0 2.3 2.3
YBX3-90L-4 1,5 1390 3.7 78 0,79 6.0 2.3 2.3
YBX3-100L1-4 2.2 1410 5.2 80 0,81 7,0 2.3 2.3
YBX3-100L2-4 3 1410 6.8 82 0,82 7,0 2.3 2.3
YBX3-112M-4 4 1440 8.8 84 0,82 7,0 2.3 2.3
YBX3-132S-4 5.5 1440 11,8 86 0,83 7,0 2.3 2.3
YBX3-132M-4 7,5 1440 15,6 87 0,84 7,0 2.3 2.3
YBX3-160M-4 11 1460 22.3 88 0,84 7,0 2.2 2.3
YBX3-160L-4 15 1460 30.1 89 0,85 7,5 2.2 2.3
YBX3-180M-4 18,5 1470 36.1 90,5 0,86 7,5 2.2 2.3
YBX3-180L-4 22 1470 42,7 91,2 0,86 7,5 2.2 2.3
YBX3-200L-4 30 1470 57,6 92 0,86 7.2 2.2 2.3
YBX3-225S-4 37 1475 69,9 92,5 0,87 7.2 2.2 2.3
YBX3-225M-4 45 1475 84,7 92,8 0,87 7.2 2.2 2.3
YBX3-250M-4 55 1480 103 93 0,87 7.2 2.2 2.3
YBX3-280S-4 75 1480 140 94 0,87 7.2 2.2 2.3
YBX3-280M-4 90 1480 167 94.2 0,87 7.2 22 2.3
YBX3-315S-4 110 1480 201 94,5 0,88 6,9 2.1 2.2
YBX3-315M-4 132 1480 240 94,7 0,88 6,9 2.1 2.2
YBX3-315L1-4 160 1480 288 94,9 0,89 6,9 2.1 2.2
YBX3-315L2-4 200 1480 359 95.1 0,89 6,9 2.1 2.2
YBX3-355M1-4 220 1490 395 95.1 0,89 6,9 2.1 2.2
YBX3-355M-4 250 1490 444 95.1 0,90 6,9 2.1 2.2
YBX3-355L1-4 280 1490 497 95.1 0,90 6,9 2.1 2.2
YBX3-355L-4 315 1490 559 95.1 0,90 6,9 2.1 2.2

TYPE Sortie (KW) Spipid r/min Courant nominal
 A
Eff% Facteur de puissance cosφ Courant du rotor bloqué/Courant nominal Lst/ln Couple de décrochage/Couple nominal Tst/Tn Couple maximal/Couple nominal Tmax/Tn
YBX3-71M1-6 0,18 850 0,74 380 V.50 HZ.6P
56
0,66 4.0 1,9 2.0
YBX3-71M2-6 0,25 850 0,95 59 0,68 4.0 1,9 2.0
YBX3-80M1-6 0,37 890 1h30 62 0,7 4.7 1,9 2.0
YBX3-80M2-6 0,55 890 1,79 65 0,72 4.7 1,9 2.1
YBX3-90S-6 0,75 910 2.09 75,9 0,72 5.5 2.0 2.1
YBX3-90L-6 1.1 910 2,93 78.1 0,73 5.5 2.0 2.1
YBX3-100L-6 1,5 940 3.81 79,8 0,75 5.5 2.0 2.1
YBX3-112M-6 2.2 940 5.38 81,8 0,76 6,5 2.0 2.1
YBX3-132S-6 3 960 7h20 83,3 0,76 6,5 2.1 2.1
YBX3-132M1-6 4 960 9h45 84,6 0,76 6,5 2.1 2.1
YBX3-132M2-6 5.5 960 12.6 86 0,77 6,5 2.1 2.1
YBX3-160M-6 7,5 970 17,0 87,2 0,77 6,5 2.0 2.1
YBX3-160L-6 11 970 24.2 88,7 0,78 6,5 2.0 2.1
YBX3-180L-6 15 970 31.4 89,7 0,81 7,0 2.0 2.1
YBX3-200L1-6 18,5 970 38,4 90,4 0,81 7,0 2.1 2.1
YBX3-200L2-6 22 970 44.3 90,9 0,83 7,0 2.1 2.1
YBX3-225M-6 30 980 59.2 91,7 0,84 7,0 2.0 2.1
YBX3-250M-6 37 980 70,9 92.2 0,86 7,0 2.1 2.1
YBX3-280S-6 45 980 85,8 92,7 0,86 7,0 2.1 2.1
YBX3-280M-6 55 980 104 93.1 0,86 7,0 2.1 2.1
YBX3-280M1-6 75 980 141 93.1 0,86 7,0 2.1 2.1
YBX3-315S-6 75 990 141 93,7 0,86 7,0 2.0 2.1
YBX3-315M-6 90 990 169 94 0,86 7,0 2.0 2.1
YBX3-315L1-6 110 990 206 94,3 0,86 6.7 2.0 2.0
YBX3-315L2-6 132 990 244 94,6 0,87 6.7 2.0 2.0
YBX3-355M1-6 160 990 291 94,8 0,88 6.7 1,9 2.0
YBX3-355M3-6 185 990 337 94,9 0,88 6.7 1,9 2.0
YBX3-355M2-6 200 990 363 95 0,88 6.7 1,9 2.0
YBX3-355L1-6 220 990 400 95 0,88 6.7 1,9 2.0
YBX3-355L-6 250 990 454 95 0,88 6.7 1,9 2.0
YBX3-355L2-6 280 990 509 95 0,88 6.7 1,9 2.0
380V50HZ.8P
YBX3-80M1-8 0,18 630 0,88 51 0,61 3.3 1,8 1,9
YBX3-80M2-8 0,25 640 1.15 54 0,61 3.3 1,8 1,9
YBX3-90S-8 0,37 660 1,49 62 0,61 4.0 1,8 1,9
YBX3-90-8 0,55 660 2.17 63 0,61 4.0 1,8 2.0
YBX3-100L1-8 0,75 690 2h40 71 0,67 4.0 1,8 2.0
YBX3-100L2-8 1.1 690 3.32 73 0,69 5.0 1,8 2.0
YBX3-112M-8 1,5 680 4h40 75 0,69 5.0 1,8 2.0
YBX3-132S-8 2.2 710 6.04 78 0,71 6.0 1,8 2.0
YBX3-132M-8 3 710 7,90 79 0,73 6.0 1,8 2.0
YBX3-160M1-8 4 720 10.3 81 0,73 6.0 1,9 2.0
YBX3-160M2-8 5.5 720 13,6 83 0,74 6.0 2.0 2.0
YBX3-160L-8 7,5 720 17,8 85,5 0,75 6.0 2.0 2.0
YBX3-180L-8 11 730 25.1 87,5 0,76 6.6 2.0 2.0
YBX3-200L-8 15 730 34.1 88 0,76 6.6 2.0 2.0
YBX3-225S-8 18,5 730 41.1 90 0,76 6.6 1,9 2.0
YBX3-225M-8 22 740 47,4 90,5 0,78 6.6 1,9 2.0
YBX3-250M-8 30 740 63,4 91 0,79 6.6 1,9 2.0
YBX3-280S-8 37 740 77,8 91,5 0,79 6.6 1,9 2.0
YBX3-280M-8 45 740 94.1 92 0,79 6.6 1,9 2.0
YBX3-315S-8 55 740 111 92,8 0,81 6.6 1,8 2.0
YBX3-315M-8 75 740 151 93 0,81 6.6 1,8 2.0
YBX3-315L1-8 90 740 178 93,8 0,82 6.6 1,8 2.0
YBX3-315L2-8 110 740 217 94 0,82 6.4 1,8 2.0
YBX3-355M1-8 132 740 261 93,7 0,82 6.4 1,8 2.0
YBX3-355M2-8 160 740 315 94.2 0,82 6.4 1,8 2.0
YBX3-355L1-8 185 740 359 94,4 0,83 6.4 1,8 2.0
YBX3-355L-8 200 740 387 94,5 0,83 6.4 1,8 2.0
YBX3-355L2-8 220 740 420 94,7 0,84 6.4 1,8 2.0
380V50 Hz.10p
YBX3-315S-10 45 590 99,6 91,5 0,75 6.2 1,5 2.0
YBX3-315M-10 55 590 121 92 0,75 6.2 1,5 2.0
YBX3-315L1-10 75 590 162 92,5 0,76 6.2 1,5 2.0
YBX3-315L2-10 90 590 191 93 0,77 6.2 1,5 2.0
YBX3-355M1-10 110 590 230 93.2 0,78 6.0 1.3 2.0
YBX3-355M2-10 132 590 275 93,5 0,78 6.0 1.3 2.0
YBX3-355L-10 160 590 333 93,5 0,78 6.0 1.3 2.0

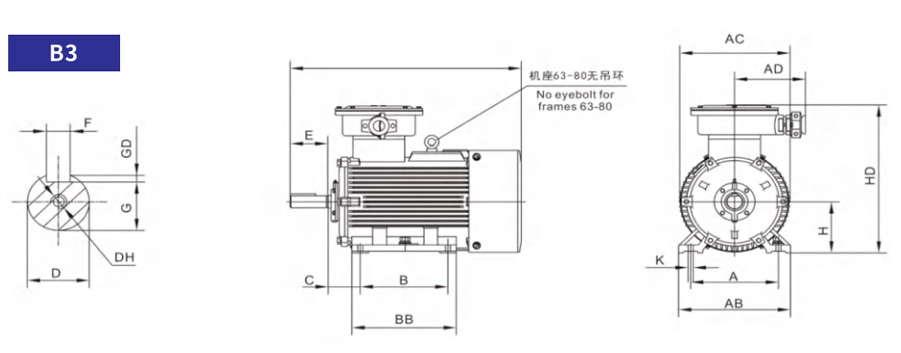

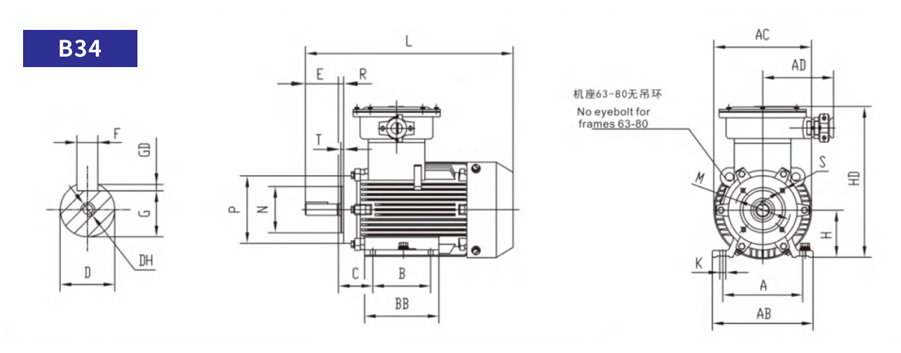

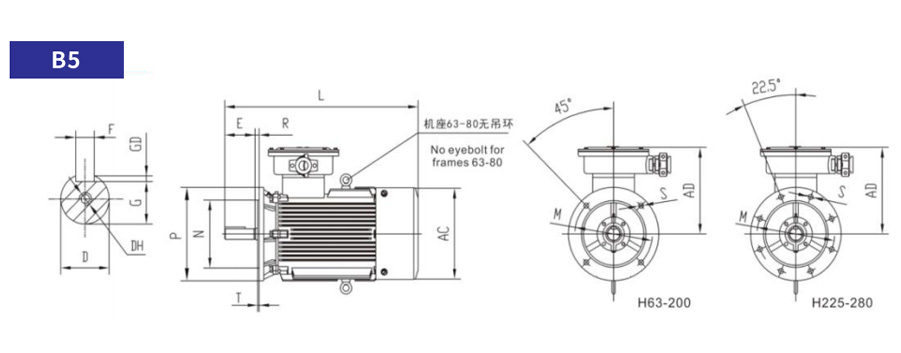

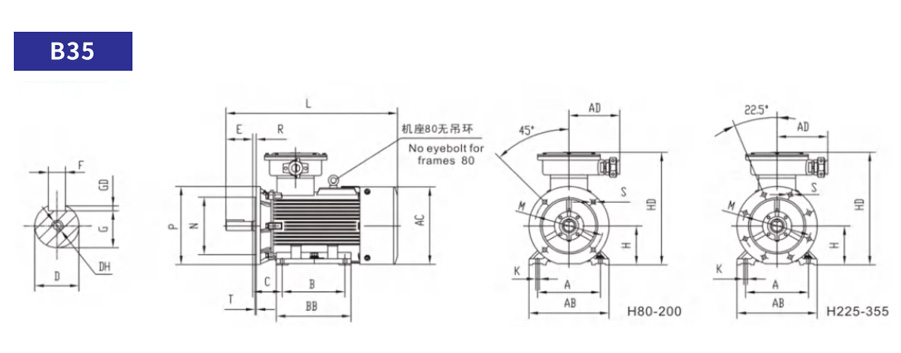

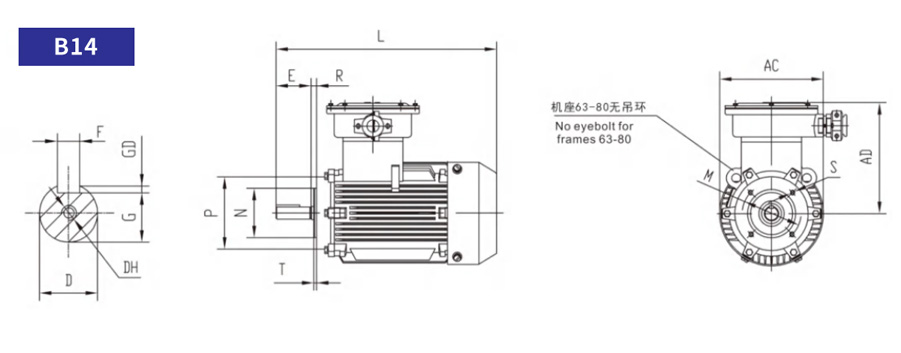

Dimensions de montage du YBX3

Cadre Pôle Dimensions de montage Bride
trous
Globalement dimensions
D E F G GD   M N  P R S T AC AD L DH
63M 2.4  11  23  8,5  2.5    75  60   90  M5 2.5  150  170  270  M4×12
71M 2.4.6 14  30  11    85  70  105  M6 2.5  155  170  300  M5×12
80M 2.4.6.8 19  40  15,5  3.5  100  80  120  M6 165  240  330  M6×16
ANNÉES 90 2.4.6.8 24  50  20  116  95  140  M8 180  260  360  M8×19
90L 2.4.6.8 24  50  20  115  95  140  M8 180  260  385  M8×19
100L 2.4.6.8 28  60  24  130  110  160  M8 3.5  205  300  440  M10×22
112M 2.4.6.8 28  60  24  130  110  160  M8 3.5  230  310  460  M10×22

Type Polonais Montage dimensions Bride
trous
Globalement dimensions
A B C D  E F G GD   H K   M   N P R S T AB AC
AD  BB HD   L DH
63M 2.4  100  80  40  11  23  8,5  2.5    63    75  60  90  M5 2.5  130  150  165  110  230  270  M4×12
71M 2.4.6 112  90  45  14  30  11    71    85  70  105  M6 2.5  140  155  165  114  250  300  M5×12
80M 2.4.6.8 125  100  50  19  40  15,5  3.5    80  10  100  80  120  M6 165  165  180  130  320  330  M6×16
ANNÉES 90 2.4.6.8 140  100  56  24  50  20    90  10  116  95  140  M8 180  180  180  135  350  360  M8×19
90L 2.4.6.8 140  125  56  24  50  20    90  10  115  95  140  M8 180  180  180  160  350  385  M8×19
00L 2.4.6.8 160  140  63  28  60  24  100  12  130  110  160  M8 3.5  200  205  180  180  400  440  M10×22
12M 2.4.6.8 190  140  70  28  60  24  112  12  130  110  160  M8 3.5  245  230  200  180  420  460  M10×22

Type Pôle Dimensions de montage/Dimensions hors tout
A B C D E F G GD H K AB AC   AD BB HD L DH
63M 2.4  100  80  40  11  23  8,5  2.5  63  130  150    165  110  230  270  M4×10
71M 2.4.6 112  90  45  14  30  11  71  140  155    165  114  250  300  M5×12
80M 2.4.6.8 125  100  50  19  40  15,5  3.5  80  10  165  165    180  130  320  330  M6×16
 ANNÉES 90 2.4.6.8 140  100  56  24  50  20  90  12  180  180    180  135  350  360  M8×19
90L 2.4.6.8 140  125  56  24  50  20  90  12  180  180    180  160  350  385  M8×19
100L 2.4.6.8 160  140  63  28  60  24  100  12  200  205    180  180  400  440  M10×22
112M 2.4.6.8 190  140  70  28  60  24  112  12  245  230    200  180  420  460  M10×22
132S 2.4.6.8 216  140  89  38  80  10  33  132  15  280  270    200  190  450  510  M12×28
132M 2.4.6.8 216  178  89  38  80  10  33  132  15  280  270    200  230  450  550  M12×28
160M 2.4.6.8 254  210  108  42  110  12  37  160  15  330  325    220  260  520  670  M16×36
160L 2.4.6.8 254  254  108  42  110  12  37  160  15  330  325    220  310  520  710  M16×36
180M 2.4.6.8 279  241  121  48  110  14  42,5  5.5  180  19  355  360    220  241  550  730  M16×36
180L 2.4.6.8 279  279  121  48  110  14  42,5  5.5  180  19  355  360    220  279  550  750  M16×36
200L 2.4.6.8 318  305  133  55  110  16  49  200  19  390  400    250  370  645  805  M20×42
225S 4.8  356  286  149  60  140  18  53  225  19  435  450    250  355  690  865  M20×42
225M 356  311  149  55  110  16  49  225  19  435  450    250  380  690  860  M20×42
4.6.8 356  311  149  60  140  18  53  225  19  435  450    250  380  690  890  M20×42
250M 406  349  168  60  140  18  53  250  24  490  500    300  420  730  945  M20×42
4.6.8 406  349  168  65  140  18  58  250  24  490  500    300  420  730  945  M20×42
ANNÉES 280 457  368  190  65  140  18  58  280  24  545  565    300  440  810  1010  M20×42
4.6.8 457  368  190  75  140  20  67,5  7,5  280  24  545  565    300  440  810  1010  M20×42
280M 457  419  190  65  140  18  58  280  24  545  565    300  490  810  1060  M20×42
4.6.8 457  419  190  75  140  20  67,5  7,5  280  24  545  565    300  490  810  1060  M20×42
315S 508  406  216  65  140  18  58  315  28  640  630    400  570  1020  1320  M20×42
4.6.8.10 508  406  216  80  170  22  71  315  28  640  630    400  570  1020  1350  M20×42
315M 508  457  216  65  140  18  58  315  28  640  630    400  680  1020  1350  M20×42
4.6.8.10 508  457  216  80  170  22  71  315  28  640  630    400  680  1020  1380  M20×42
315L 508  508  216  65  140  18  58  315  28  640  630    400  680  1020  1490  M20×42
4.6.8.10 508  508  216  80  170  22  71  315  28  640  630    400  680  1020  1520  M20×42
355S 610  500  254  75  140  20  67,5  7,5  355  28  740  750    500  640  1080  1570  M20×42
4.6.8.10 610  500  254  95  170  25  86  355  28  740  750    500  640  1080  1570  M24×50
355M 610  560  254  75  140  20  67,5  7,5  355  28  740  750    500  700  1080  1650  M20×42
4.6.8.10 610  560  254  95  170  25  86  355  28  740  750    500  700  1080  1650  M24×50
355L 610  630  254  75  140  20  67,5  7,5  355  28  740  750    500  770  1080  1750  M20×42
4.6.8.10 610  630  254  95  170  25  86  355  28  740  750    500  770  1080  1750  M24×50

Type Polonais Dimensions de montage Trous de bride Dimensions hors tout
A B C D E  F G GD H K M N P R S T AB AC AD BB HD L   DH
80M 2.4.6.8 125  100  50  19  40  15,5  3.5  80  10  165  130  200  12  3.5  165  165  180  130  320  330  M6×16
ANNÉES 90 2.4.6.8 140  100  56  24  50  20  90  12  165  130  200  12  3.5  180  180  180  135  350  360  M8×19
90L 2.4.6.8 140  125  56  24  50  20  90  12  165  130  200  12  3.5  180  180  180  160  350  385  M8×19
100L 2.4.6.8 160  140  63  28  60  24  100  12  215  180  250  15  200  205  180  180  400  440  M10×22
12M 2.4.6.8 190  140  70  28  60  24  112  12  215  180  250  15  245  230  200  180  420  460  M10×22
132S 2.4.6.8 216  140  89  38  80  10  33  132  15  265  230  300  15  280  270  200  190  450  510  M12×28
132M 2.4.6.8 216  178  89  38  80  10  33  132  15  265  230  300  15  280  270  200  230  450  550  M12×28
160M 2.4.6.8 254  210  108  42  110  12  37  160  15  300  250  350  19  330  325  220  260  520  670  M16×36
160L 2.4.6.8 254  254  108  42  110  12  37  160  15  300  250  350  19  330  325  220  310  520  710  M16×36
180M 2.4.6.8 279  241  121  48  110  14  42,5  5.5  180  19  300  250  350  19  355  360  220  241  550  730  M16×36
180L 2.4.6.8 279  279  121  48  110  14  42,5  5.5  180  19  300  250  350  19  355  360  220  279  550  750  M16×36
200L 2.4.6.8 318  305  133  55  110  16  49  200  19  350  300  400  19  390  400  250  370  645  805  M20×42
225S 4.8  356  286  149  60  140  18  53  225  19  400  350  450  19  435  450  250  355  690  865  M20×42
225M 356  311  149  55  110  16  49  225  19  400  350  450  19  435  450  250  380  690  860  M20×42
4.6.8 356  311  149  60  140  18  53  225  19  400  350  450  19  435  450  250  380  690  890  M20×42
250M 406  349  168  60  140  18  53  250  24  500  450  550  19  490  500  300  420  730  945  M20×42
4.6.8 406  349  168  65  140  18  58  250  24  500  450  550  19  490  500  300  420  730  945  M20×42
ANNÉES 280 457  368  190  65  140  18  58  280  24  500  450  550  19  545  565  300  440  810  1010  M20×42
4.6.8 457  368  190  75  140  20  67,5  7,5  280  24  500  450  550  19  545  565  300  440  810  1010  M20×42
280M 457  419  190  65  140  18  58  280  24  500  450  550  19  545  565  300  490  810  1060  M20×42
4.6.8 457  419  190  75  140  20  67,5  7,5  280  24  500  450  550  19  545  565  300  490  810  1060  M20×42
315S 508  406  216  65  140  18  58  315  28  600  550  660  24  640  630  400  570  1020  1320  M20×42
4.6.8.10 508  406  216  80  170  22  71  315  28  600  550  660  24  640  630  400  570  1020  1350  M20×42
315M 508  457  216  65  140  18  58  315  28  600  550  660  24  640  630  400  680  1020  1350  M20×42
4.6.8.10 508  457  216  80  170  22  71  315  28  600  550  660  24  640  630  400  680  1020  1380  M20×42
315L 508  508  216  65  140  18  58  315  28  600  550  660  24  640  630  400  680  1020  1490  M20×42
4.6.8.10 508  508  216  80  170  22  71  315  28  600  550  660  24  640  630  400  680  1020  152  0M20×42
355S 610  500  254  75  140  20  67,5  7,5  355  28  740  680  800  24  740  750  500  640  1080  1570  M20×42
4.6.8.10 610  500  254  95  170  25  86  355  28  740  680  800  24  740  750  500  640  1080  1570  M24×50
355M 610  560  254  75  140  20  67,5  7,5  355  28  740  680  800  24  740  750  500  700  1080  1650  M20×42
4.6.8.10 610  560  254  95  170  25  86  355  28  740  680  800  24  740  750  500  700  1080  1650  M24×50
355L 610  630  254  75  140  20  67,5  7,5  355  28  740  680  800  24  740  750  500  770  1080  1750  M20×42
4.6.8.10 610  630  254  95  170  25  86  355  28  740  680  800  24  740  750  500  770  1080  1750  M24×50

Type Folé Dimensions de montage Trous de bride Dimensions hors tout
D E F G GD M N P R S T AC AD L DH
63M 2.4  11  23  8,5  2.5  115  95  140  10  130  170  270  M4×10
71M 2.4.6 14  30  11  130  110  160  10  145  170  300  M5×12
80M 2.4.6.8 19  40  15,5  3.5  165  130  200  12  3.5  165  180  330  M6×16
ANNÉES 90 2.4.6.8 24  50  20  165  130  200  12  3.5  180  180  360  M8×19
90L 2.4.6.8 24  50  20  165  130  200  12  3.5  180  180  385  M8×19
100L 2.4.6.8 28  60  24  215  180  250  15  205  180  440  M10×22
112M 2.4.6.8 28  60  24  215  180  250  15  230  200  460  M10×22
132S 2.4.6.8 38  80  10  33  265  230  300  15  270  200  510  M12×28
132M 2.4.6.8 38  80  10  33  265  230  300  15  270  200  550  M12×28
160M 2.4.6.8 42  110  12  37  300  250  350  19  325  220  670  M16×36
160L 2.4.6.8 42  110  12  37  300  250  350  19  325  220  710  M16×36
180M 2.4.6.8 48  110  14  42,5  5.5  300  250  350  19  360  220  730  M16×36
180L 2.4.6.8 48  110  14  42,5  5.5  300  250  350  19  360  220  750  M16×36
200L 2.4.6.8 55  110  16  49  350  300  400  19  400  250  805  M20×42
225S 4.8  60  140  18  53  400  350  450  19  450  250  865  M20×42
225M 55  110  16  49  400  350  450  19  450  250  860  M20×42
4.6.8 60  140  18  53  400  350  450  19  450  250  890  M20×42
250M 60  140  18  53  500  450  550  19  500  300  945  M20×42
4.6.8 65  140  18  58  500  450  550  19  500  300  945  M20×42
ANNÉES 280 65  140  18  58  500  450  550  19  565  300  1010  M20×42
4.6.8 75  140  20  67,5  7,5  500  450  550  19  565  300  1010  M20×42

280M
65  140  18  58  500  450  550  19  565  300  1060  M20×42
4.6.8 75  140  20  67,5  7,5  500  450  550  19  565  300  1060  M20×42
Conduire le monde, forger l'avenir
À propos de Liyuan

Taizhou Liyuan Motor Co., Ltd., basée à Taizhou, Zhejiang –le cœur manufacturier de la Chine – est une entreprise certifiée axée sur la technologie avec des installations supplémentaires à Shanghai et à Lu'an.

Nous sommes spécialisés dans neuf séries de moteurs : moteurs à haut rendement IE3/IE4, moteurs YE3/YE4 à boîtier en aluminium, moteurs de freinage YEJ, moteurs à fréquence variable YVF, moteurs antidéflagrants YB, moteurs multi-vitesses YD/YDT et moteurs de régulation de vitesse YCT. Allant de 0,55 kW à 315 kW, nos produits servent la construction, l'exploitation minière, les machines portuaires, les pompes, les ventilateurs et les réducteurs.

Avec des bureaux de vente dans toutes les principales capitales provinciales, nous fournissons un soutien après-vente à l’échelle nationale. Guidés par notre philosophie — “Le marché ne connaît pas de limites et l’intégrité mène au succès” — nous nous engageons à innover et à établir un partenariat à long terme avec nos clients.

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    années

    Expérience industrielle

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Zone de l'usine (㎡)

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Nombre d'employés

  • Taizhou Liyuan Motor Co., Ltd.

    0

    $

    Valeur annuelle à l'exportation

Certificat d'honneur
Actualités
