Moteur triphasé à entraînement à fréquence variable (VFD) YVF

Le moteur à induction triphasé à vitesse réglable à fréquence variable YVF est un moteur industriel conçu pour être utilisé avec des variateurs de fréquence (VFD), doté d'un contrôle de vitesse réglable, d'un fonctionnement stable, d'un entretien facile et de performances de refroidissement fiables, largement utilisé dans les machines-outils, les machines textiles, les équipements chimiques, les équipements métallurgiques et d'autres applications industrielles nécessitant une régulation de vitesse.

Contactez-nous Contactez-nous
PRÉCÉDENT:Moteur à induction triphasé à frein électromagnétique YEJ SUIVANT:Moteur à induction triphasé antidéflagrant YBX3
  • Description
  • Spécifications
  • Dimensions de montage
  • Contactez-nous

Spécifications techniques
Nom du produit Moteur à induction triphasé à vitesse variable et réglable YVF
Type de moteur Moteur à induction triphasé
Méthode de contrôle Régulation de la vitesse à fréquence variable
Taille du cadre H80-H355
Plage de puissance 0,55 kW-560 kW
Tension nominale 380 V / 400 V / 415 V
Fréquence nominale 50 Hz
Gamme de fréquences (couple constant) 5-50 Hz
Gamme de fréquences (puissance constante) 50-100 Hz
Type de service Service continu (S1)
Classe de protection IP54 / IP55
Classe d'isolation Classe B / Classe F
Type de montage B3 / B5 / B35
Couple nominal 3,5 N·m-3655 N·m
Niveau de bruit 73-116 dB(A) (selon le modèle)
Plage de poids 16 kg-3460 kg
Méthode de refroidissement IC416
Méthode de connexion ≤55 kW : connexion Y / > 55 kW : △ connexion

Applications
1. Machines-outils :

Machines-outils CNC,rectifieuses, machines de découpe,équipements de traitement nécessitant une vitesse réglable

2. Machines textiles :

Équipement de filage,machines à tisser,lignes de production textile,systèmes de transmission à vitesse contrôlée

3. Équipement industriel léger :

Machines d'emballage,Équipements de transport,Machines de traitement

4. Équipement de l'industrie chimique :

Équipement de mélange, Machines de traitement, Systèmes de pompage

5. Équipement métallurgique :

Machines de traitement des métaux,équipements de production,systèmes de transmission robustes

6. Systèmes industriels automatisés :

Lignes de production automatiques,Systèmes de contrôle de mouvement, Équipements nécessitant une régulation précise de la vitesse

Fonctionnalités principales
1. Capacité de contrôle de vitesse à fréquence variable

Le moteur à induction triphasé à vitesse réglable à fréquence variable YVF est conçu pour les équipements nécessitant un fonctionnement à vitesse réglable. Le moteur peut fonctionner avec des variateurs de fréquence pour obtenir une régulation de vitesse flexible en fonction de différentes exigences de fonctionnement.

Selon les données techniques, la gamme de fréquences disponible comprend 5 à 50 Hz pour un fonctionnement à couple constant et 50 à 100 Hz pour un fonctionnement à puissance constante, offrant des solutions de contrôle de vitesse flexibles pour différentes applications industrielles.

2. Large plage de puissance pour les équipements industriels

Le moteur à induction triphasé à vitesse réglable à fréquence variable YVF offre plusieurs options d'alimentation pour répondre aux différentes exigences de l'équipement.

Sur la base des spécifications disponibles, la plage de puissance du moteur couvre 0,55 kW à 560 kW, avec des tailles de cadre allant de H80 à H355. Cette large gamme de spécifications permet aux clients de sélectionner des modèles de moteurs adaptés à différentes machines et systèmes de production.

3. Fonctionnement stable dans des conditions de travail industrielles

Les moteurs à induction triphasés à fréquence variable YVF sont conçus pour un fonctionnement industriel continu et peuvent fonctionner dans diverses conditions environnementales.

Selon les spécifications du produit, le moteur prend en charge une tension nominale de 380 V, 400 V et 415 V, fonctionne à une fréquence nominale de 50 Hz et est conçu pour un service continu (S1). Les classes de protection disponibles comprennent IP54 et IP55, avec des classes d'isolation de classe B et de classe F.

4. Plusieurs options d'installation et compatibilité des équipements

Le moteur à induction triphasé à vitesse réglable YVF prend en charge différentes méthodes d'installation, notamment les types de montage B3, B5 et B35, ce qui les rend plus faciles à intégrer dans différentes structures d'équipement.

Les dimensions de montage couvrent les tailles de châssis de moteur de H80 à H355, aidant les fabricants d'équipements à sélectionner des solutions d'installation appropriées en fonction de la conception de leur machine.

5. Convient aux applications industrielles à vitesse variable

Les moteurs à fréquence variable YVF conviennent aux équipements industriels nécessitant une vitesse de fonctionnement réglable, notamment les machines-outils, les machines textiles, les équipements chimiques et autres systèmes de transmission.

Les données techniques montrent que différents modèles fournissent des plages de couple nominales allant de 3,5 N·m à 3655 N·m, répondant à différentes exigences en matière de couple d'entraînement des équipements.

Service OEM / ODM

Nous fournissons des services OEM et ODM selon les exigences du client.

Les options de personnalisation incluent :

Spécifications du moteur

Exigences en matière de tension et de fréquence

Configuration de l'alimentation

Personnalisation de la plaque signalétique

Conception d'emballage

Configuration de refroidissement

Solutions motrices spécifiques à l'application

Notre équipe d'ingénierie accompagne les clients depuis la confirmation technique, la production d'échantillons jusqu'à la production en série.


Points faibles des clients résolus
Les clients ont besoin de moteurs capables de s’adapter à différentes vitesses de travail.

Solution:

Les moteurs YVF fonctionnent avec des variateurs de fréquence pour fournir un réglage flexible de la vitesse.

Les clients ont besoin de performances de moteur stables à différentes vitesses.

Solution:

Le système de refroidissement indépendant permet de maintenir un fonctionnement stable dans des conditions de vitesse variable.

Les fabricants d’équipements ont besoin de moteurs pour les applications d’automatisation.

Solution:

Les moteurs YVF peuvent être intégrés à des capteurs et des systèmes de contrôle pour une régulation de vitesse de haute précision.

FAQ
Q1 : Quel est le principal avantage du moteur à induction triphasé à vitesse réglable à fréquence variable YVF ?

Le moteur à induction triphasé à vitesse réglable à fréquence variable YVF permet un fonctionnement à vitesse réglable via des variateurs de fréquence, ce qui les rend adaptés aux équipements nécessitant un contrôle de vitesse flexible.

Q2 : Quelles industries utilisent le moteur à induction triphasé à fréquence variable YVF ?

Les moteurs à induction triphasés à fréquence variable YVF sont largement utilisés dans les machines-outils, les machines textiles, l'industrie légère, les équipements chimiques, la métallurgie et les systèmes de production automatisés.

Q3 : Pouvez-vous fournir une personnalisation OEM ?

Oui. Nous prenons en charge la personnalisation OEM, y compris les spécifications, les plaques signalétiques, les exigences d'emballage et de production.

Q4 : Les moteurs YVF peuvent-ils fonctionner avec des convertisseurs de fréquence ?

Oui. Les moteurs YVF sont conçus pour les applications d'entraînement à fréquence variable.

Q5 : Quelles informations sont nécessaires avant le devis ?

Les clients doivent généralement fournir la puissance du moteur, la tension, l’environnement d’application, les exigences de vitesse et les exigences de contrôle.

Données techniques - Moteur série YVF2 - 380 V

Modèle Production nominale Entrée Actuel Couple nominal
(Tn)		 Gamme de fréquences
avec constante
couple		 Gamme de fréquences
avec constante
sortie		 Couple minimum/couple nominal Bruit Poids
kW HP Amplificateur Nm Hz Hz Tmin/Tn dB(A) Kg
YVF-80M1-4 0,55  0,75  1,55  3.5  5～50 50～100 1.7  73  15
YVF-80M2-4 0,75  1  2.05  4.7  5～50 50～100 1.6  73  16
YVF-90S-4 1.1  1,5  2.8  7,0  5～50 50～100 1.6  76  20
YVF-90L-4 1,5  2 DE CEUX-CI  3.7  9,5  5～50 50～100 1.6  76  24
YVF-100L1-4 2.2  3 DE CEUX-CI  5.05  14,0  5～50 50～100 1,5  79  32
YVF-100L2-4 3 DE CEUX-CI  4  6.8  19,0  5～50 50～100 1,5  79  35
YVF-112M-4 4  5.5  8,75  25,4  5～50 50～100 1,5  80  43
YVF-132S-4 5.5  7,5  11.4  35,0  5～50 50～100 1.4  86  62
YVF-132M-4 7,5  10  15.3  47,7  5～50 50～100 1.4  86  70
YVF-160M-4 11  15  22.1  70,0  5～50 50～100 1.4  90  110
YVF-160L-4 15  20  30.1  95,5  5～50 50～100 1.4  90  132
YVF-180M-4 18,5  25  35,4  117.1  5～50 50～100 1.2  91  162
YVF-180L-4 22  30  41,6  140,9  5～50 50～100 1.2  91  178
YVF-200L-4 30  40  55,9  190,9  5～50 50～100 1.2  92  230
YVF-225S-4 37  50  68.2  235,5  5～50 50～100 1.2  94  280
YVF-225M-4 45  60  82,5  286,4  5～50 50～100 1.1  94  315
YVF-250M-4 55  75  101  350,1  3～50 50～100 1.1  96  385
YVF-280S-4 75  100  132,3  477,7  3～50 50～100 1.0  99  515
YVF-280M-4 90  120  157,4  572,9  3～50 50～100 1.0  99  580
YVF-315S-4 110  150  191,4  700,2  3～50 50～100 1.0  105  880
YVF-315M-4 132  175  227,6  840,3  3～50 50～100 1.0  105  980
YVF-315L1-4 160  220  274,2  1018,5  3～50 50～100 1.0  109  1040
YVF-315L2-4 200  270  341,6  1273.2  3～50 50～100 0,9  109  1120
YVF-355M-4 250  340  421.2  1591,5  3～50 50～100 0,9  112  1730
YVF-355L-4 315  430  530,7  2005.3  3～50 50～100 0,9  112  1890
YVF-4001-4 355  480  598.1  2259,9  3～50 50～100 0,9  116  2840
YVF-4002-4 400  550  673,9  2546,4  3 DE CEUX-CI～50 50～100 0,9  116  2980
YVF-4003-4 450  600  758.1  2864,7  3～50 50～100 0,9  116  3060
YVF-4004-4 500  680  842,3  3183,0  3～50 50～100 0,9  116  3310
YVF-4005-4 560  760  943,4  3565,0  3～50 50～100 0,9  116  3460

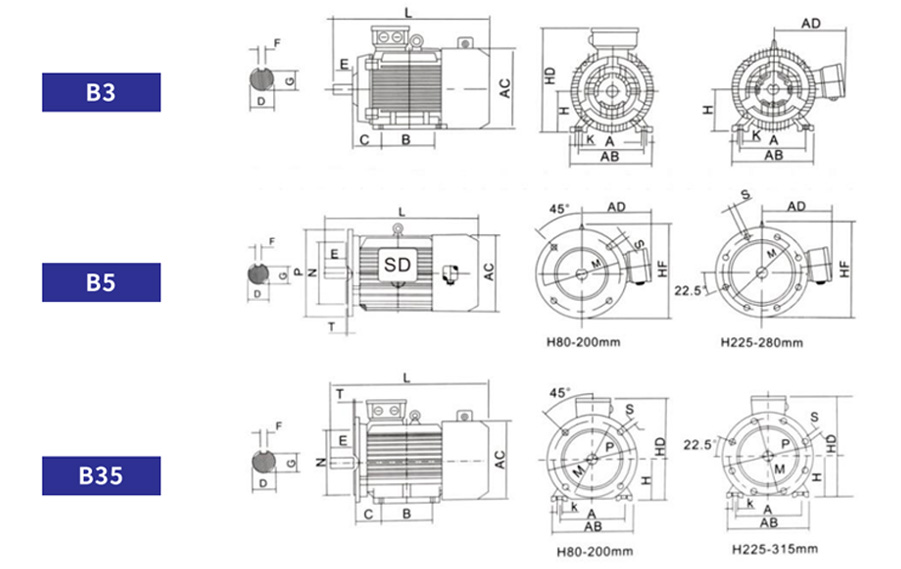

YVF Dimensions de montage

Cadre Montage dimensions Globalement dimensions
A B C D   E F G H M N P S   T K AB AC AD HD HF  L
80M 125  100  50  19    40  6  15.2  80  165  130  20G 12  3.5  10  165  175  145  220  185  370
ANNÉES 90 140  100  56  24    50  8  20  90  165  130  200  12  3.5  10  180  195  155  250  195  380
90L 140  125  56  24    50  8  20  90  165  130  200  12  3.5  10  180  195  155  250  195  410
100L 160  140  63  28    60  8  24  110  215  180  250  15    4  12  205  215  180  270  245  465
112M 190  140  70  28    60  8  24  112  215  180  250  15    4  12  230  240  190  300  265  480
132S 216  140  89  38    80  10  33  132  265  230  300  15    4  12  270  275  210  345  315  530
132M 216  178  89  38    80  10  33  132  265  250  300  15    4  12  270  275  210  345  315  570
160M 254  210  108  42  110  12  37  160  300  250  350  19    5  15  320  330  255  420  385  660
160L 254  254  108  42  110  12  37  160  300  250  350  19    5  15  320  330  255  420  385  715
180M 279  241  121  48  110  14  42,5  180  300  250  350  19    5  15  355  380  280  455  430  775
180L 279  279  121  48  110  14  42,5  180  300  250  350  19    5  15  355  380  280  455  430  815
200L 318  305  133  55  110  16  49  200  350  300  400  19    5  19  395  420  305  505  480  850
225S 356  286  149  60  140  18  53  225  400  350  450  19    5  19  435  470  335  560  535  885
225M 356  311  149  60  140  18  53  225  400  350  450  19    5  19  435  470  335  560  535  915
250M 406  349  168  65  140  18  58  250  500  450  550  19    5  24  490  510  370  615  595  980
ANNÉES 280 457  368  190  75  140  20  67,5  280  500  450  550  19    5  24  550  580  410  680  650  1085
280M 457  419  190  75  140  20  67,5  280  500  450  550  19    5  24  550  580  410  680  650  1135
315S 508  406  216  80  170  22  71  315  600  550  660  24    6  28  635  645  530  845  / 1285
315M 508  457  216  80  170  22  71  315  600  550  660  24    6  28  635  645  530  845  / 1395
315L 508  508  216  80  170  22  71  315  600  550  660  24    6  28  635  645  530  845  1395
