Moteur à induction triphasé TEFC basse tension YE4

Le moteur asynchrone triphasé à très haut rendement YE4 est un moteur industriel à haut rendement conçu pour les applications d'équipements industriels. Il adopte une structure entièrement fermée refroidie par ventilateur (TEFC) avec une conception de rotor à cage d'écureuil. Avec un rendement élevé, un fonctionnement stable et des dimensions d'installation standard, il est largement utilisé dans les machines-outils, les pompes, les machines agricoles et autres équipements industriels.

Contactez-nous Contactez-nous
PRÉCÉDENT:Moteur à induction triphasé à haut rendement YE3 SUIVANT:Moteur à induction triphasé à coque en aluminium à haute efficacité YS
  • Description
  • Spécifications
  • Dimensions de montage
  • Contactez-nous

Spécifications techniques

Nom du produit Moteur asynchrone triphasé à très haute efficacité YE4
Type de moteur Moteur asynchrone triphasé
Classe d'efficacité YE4
Méthode de refroidissement Ventilateur entièrement fermé refroidi (TEFC)
Type de rotor Rotor de cage d'écureuil
Standard GB/T 28575-2020/CEI 60034-30
Taille du cadre 80-355 mm
Gamme de puissance 0,75 kW-315 kW
Tension nominale 380 V (Autres tensions disponibles sous accord séparé)
Fréquence 50 Hz / 60 Hz
Classe de protection IP55
Classe d'isolation Classe F
Type de service S1
Hauteur d'installation ≤1000m
Température ambiante ≤40℃


Applications
Les moteurs asynchrones triphasés à très haut rendement YE4 sont principalement utilisés dans les équipements industriels nécessitant une alimentation électrique continue et fiable.
1. Pompes industrielles : pompes d'alimentation en eau,pompes de circulation industrielles,pompes de système de refroidissement,pompes de traitement des eaux usées
2. Ventilateurs et équipements de ventilation : Systèmes de ventilation industrielle, Ventilateurs d'échappement, Ventilateurs de refroidissement, Équipements de traitement de l'air
3. Compresseurs : Compresseurs d'air,Compresseurs de gaz industriels,Systèmes de compresseurs de réfrigération
4. Machines-outils : Machines-outils CNC,Équipements de traitement des métaux,Rectifieuses
5. Machines agricoles : Équipement de traitement des céréales,Machines de production agricole,Systèmes d'irrigation
6. Équipement de transformation des aliments : équipement de mélange,systèmes de transport,machines de traitement

Fonctionnalités principales
Économie d'énergie à haute efficacité

Le moteur asynchrone triphasé à très haut rendement YE4 est conçu conformément aux exigences d'efficacité énergétique de la norme GB 18613-2020. Le moteur offre des performances d'efficacité élevées pour aider à réduire la consommation d'énergie lors d'un fonctionnement industriel à long terme.

Structure de cage d'écureuil TEFC

 Le moteur asynchrone à très haute efficacité YE4 adopte une structure entièrement fermée refroidie par ventilateur (TEFC) avec une conception de rotor à cage d'écureuil. Cette structure contribue à améliorer la protection du moteur et assure un fonctionnement stable dans les environnements industriels.

Conception d'opérations continues

Le moteur asynchrone à très haut rendement YE4 adopte le type de service S1, qui convient au fonctionnement continu dans des conditions de travail nominales et fournit une puissance de sortie stable pour les équipements industriels.

Spécifications standardisées

Les moteurs asynchrones triphasés à très haut rendement YE4 sont disponibles avec des tailles de cadre de 80 à 355 mm et une plage de puissance de 0,55 kW à 315 kW. Le moteur est disponible avec une tension nominale de 380 V, avec d'autres options de tension disponibles dans le cadre d'un accord séparé, et prend en charge les exigences de fréquence de 50 Hz ou 60 Hz.

Applications industrielles étendues

Les moteurs asynchrones triphasés YE4 sont largement utilisés dans les machines-outils, les pompes, les ventilateurs, les compresseurs, les équipements de transport, les équipements de mélange, les machines d'impression, les machines agricoles, les équipements de transformation des aliments et d'autres applications industrielles.

Capacité OEM / ODM
Nous fournissons des services OEM et ODM selon les exigences du client.
Les options de personnalisation incluent :
Spécifications du moteur
Exigences en matière de tension et de fréquence
Étiquetage des produits
Conception d'emballage
Personnalisation de l'apparence
Solutions spécifiques à l'application
Notre équipe d’ingénierie peut accompagner les clients depuis la sélection des produits jusqu’à la production de masse.

Points faibles des clients résolus
Problème 1 : Les clients ont besoin de moteurs avec une consommation d’énergie plus faible.
Solution : les moteurs à haut rendement YE4 aident à réduire les pertes d’énergie lors d’un fonctionnement à long terme.

Problème 2 : Les distributeurs ont besoin de fournisseurs fiables.
Solution : La fabrication directe en usine favorise un approvisionnement en vrac stable.

Problème 3 : Les fabricants d’équipements ont besoin de moteurs personnalisés.
Solution : le service OEM/ODM permet de répondre aux différentes exigences en matière d'équipement.

Acheteurs appropriés / Filtrer les clients C-end
Ce produit est principalement conçu pour :
✓ Fabricants d'équipements industriels
✓ Distributeurs automobiles
✓ Grossistes en électricité
✓ Sociétés d'ingénierie
✓ Fournisseurs d'équipements OEM

Ne convient pas pour :
✘ Utilisateurs domestiques individuels
✘ Petits achats de réparation
✘ Commandes au détail d'une seule pièce


FAQ
Q1 : À quelles applications le moteur asynchrone triphasé à très haut rendement YE4 convient-il ?
Les moteurs YE4 conviennent aux équipements industriels tels que les pompes, les ventilateurs, les compresseurs, les machines-outils et les équipements de fabrication.

Q2 : Pouvez-vous fournir un service OEM ?
Oui. Nous prenons en charge les spécifications, les étiquettes, les emballages et les exigences de production personnalisés.

Q3 : Quelle est la différence entre les moteurs YE4 et standard ?
Les moteurs YE4 se concentrent sur une efficacité plus élevée et une perte d'énergie plus faible pendant le fonctionnement.

Q4 : Quelle est la quantité minimale de commande ?
Le MOQ dépend des spécifications du moteur et des exigences de personnalisation.

Q5 : Pouvez-vous fournir différentes options de tension ?
Oui. D'autres exigences de tension peuvent être discutées en fonction des applications client.

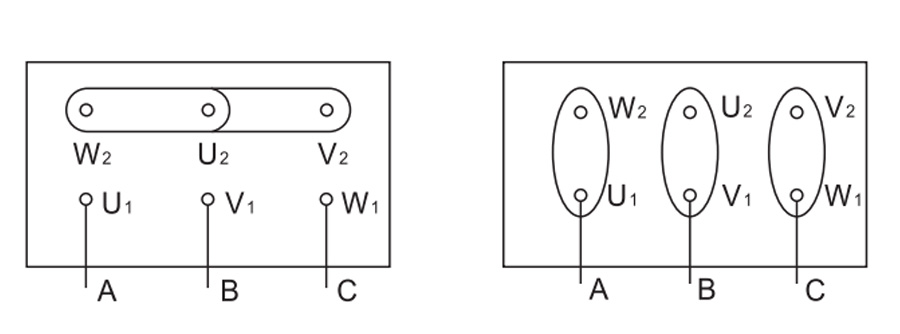

Pour les moteurs d'une puissance de 3 kW ou moins, la connexion étoile (Y) est utilisée ; pour ceux d'une puissance supérieure à 4 kW, la connexion delta (△) est utilisée. La connexion de câblage spécifique est représentée sur la figure ci-dessous :

Données techniques

Type Puissance kW Courant nominal A Vitesse de rotation r/min Eff.% PF Nm Tst/TN Ist/DANS Tmax/TN dB(A)
Vitesse synchrone 3000 r/min
YE4-80M1-2 0,75  1.6  2895  83,5  0,83  2.47  2.2  8,5  2.3  62
YE4-80M2-2 1.1  2.4  2890  85,2  0,83  3.63  2.2  8,5  2.3  62
YE4-90S-2 1,5  3.1  2880  86,5  0,85  4,97  2.2  9,0  2.3  67
YE4-90L-2 2.2  4.4  2880  88,0  0,86  7h30  2.2  9,0  2.3  67
YE4-100L-2 3  5.9  2905  89.1  0,87  9,86  2.2  9,5  2.3  74
YE4-112M-2 4  7.7  2920  90,0  0,88  13.1  2.2  9,5  2.3  77
YE4-132S1-2 5.5  10.4  2945  90,9  0,88  17,8  2.0  9,5  2.3  79
YE4-132S2-2 7,5  14,0  2940  91,7  0,89  24.4  2.0  9,5  2.3  79
YE4-160M1-2 11  20.3  2965  92,6  0,89  35,4  2.0  9,5  2.3  81
YE4-160M2-2 15  27,5  2965  93,3  0,89  48,3  2.0  9,5  2.3  81
YE4-160L-2 18,5  33,7  2965  93,7  0,89  59,6  2.0  9,5  2.3  81
YE4-180M-2 22  40,0  2970  94,0  0,89  70,7  2.0  9,5  2.3  83
YE4-200L1-2 30  54.2  2965  94,5  0,89  96,6  2.0  9,0  2.3  84
YE4-200L2-2 37  66,6  2965  94,8  0,89  119  2.0  9,0  2.3  84
YE4-225M-2 45  80,9  2970  95,0  0,89  145  2.0  9,0  2.3  86
YE4-250M-2 55  98,5  2980  95,3  0,89  176  2.0  9,0  2.3  89
YE4-280S-2 75  134  2975  95,6  0,89  241  1,8  8,5  2.3  91
YE4-280M-2 90  160  2975  95,8  0,89  289  1,8  8,5  2.3  91
YE4-315S-2 110  196  2985  96,0  0,89  352  1,8  8,5  2.3  92
YE4-315M-2 132  234  2985  96,2  0,89  422  1,8  8,5  2.3  92
YE4-315L1-2 160  284  2985  96,3  0,89  512  1,8  8,5  2.2  92
YE4-315L2-2 200  354  2985  96,5  0,89  640  1,8  8,5  2.2  92
YE4-355M-2 250  433  2985  96,5  0,91  800  1.6  8,5  2.2  97
YE4-355L-2 315  545  2985  96,5  0,91  1008  1.6  8,5  2.2  97

Type Puissance kW Courant nominal A Vitesse de rotation r/min Eff.% PF Nm Tst/TN Ist/DANS Tmax/TN dB(A)
Vitesse synchrone 1500 r/min
YE4-80M1-4 0,55  13.4  1440  83,9  0,74  3,65  2.4  6.6  2.3  56
YE4-80M2-4 0,75  1,8  1440  85,7  0,74  4,97  2.3  8,5  2.3  56
YE4-90S-4 1.1  2.6  1445  87,2  0,75  7.27  2.3  8,5  2.3  59
YE4-90L-4 1,5  3.4  1445  88,2  0,76  9.91  2.3  9,0  2.3  59
YE4-100L1-4 2.2  4.7  1450  89,5  0,79  14,5  2.3  9,0  2.3  64
YE4-100L2-4 3  6.3  1450  90,4  0,80  19,8  2.3  9,5  2.3  64
YE4-112M-4 4  8.3  1460  91.1  0,80  26.2  2.3  9,5  2.3  65
YE4-132S-4 5.5  11.4  1475  91,9  0,80  35,6  2.0  9,5  2.3  71
YE4-132M-4 7,5  15.2  1470  92,6  0,81  48,7  2.0  9,5  2.3  71
YE4-160M-4 11  21,6  1470  93,3  0,83  71,5  2.0  9,5  2.3  73
YE4-160L-4 15  28,9  1470  93,9  0,84  97,4  2.0  9,5  2.3  73
YE4-180M-4 18,5  35.1  1475  94.2  0,85  120  2.0  9,5  2.3  76
YE4-180L-4 22  41,6  1475  94,5  0,85  142  2.0  9,5  2.3  76
YE4-200L-4 30  56,5  1485  94,9  0,85  193  2.0  9,0  2.3  76
YE4-225S-4 37  69,5  1490  95,2  0,85  237  2.0  9,0  2.3  78
YE4-225M-4 45  84,3  1485  95,4  0,85  289  2.0  9,0  2.3  78
YE4-250M-4 55  102  1485  95,7  0,86  354  2.0  9,0  2.3  79
YE4-280S-4 75  136  1490  96,0  0,87  481  2.0  8,5  2.3  80
YE4-280M-4 90  162  1490  96.1  0,88  577  2.0  8,5  2.3  80
YE4-315S-4 110  195  1490  96,3  0,89  705  1,8  8,5  2.2  88
YE4-315M-4 132  234  1490  96,4  0,89  846  1,8  8,5  2.2  88
YE4-315L1-4 160  280  1490  96,6  0,90  1026  1,8  8,5  2.2  88
YE4-315L2-4 200  349  1490  96,7  0,90  1282  1,8  8,5  2.2  88
YE4-355M-4 250  436  1495  96,7  0,90  1597  1,8  8,5  2.2  92
YE4-355L-4 315  550  1490  96,7  0,90  2019  1,8  8,5  2.2  92

Type Puissance kW Courant nominal A Vitesse de rotation r/min Eff.% PF Nm Tst/TN Ist/DANS Tmax/TN dB(A)
Vitesse synchrone 1000 r/mdans
YE4-80M1-6 0,37  1.1  940  78,0  0,68  3.76  1,9  6.0  2.1  54
YE4-80M2-6 0,55  1,5  940  80,9  0,68  5.59  1,9  6.0  2.1  54
YE4-90S-6 0,75  2.0  950  82,7  0,70  7.54  2.1  7,5  2.1  57
YE4-90L-6 1.1  2.8  950  84,5  0,70  11.1  2.1  7,5  2.1  57
YE4-100L-6 1,5  3.7  960  85,9  0,71  14,9  2.1  7,5  2.1  61
YE4-112M-6 2.2  5.4  975  87,4  0,71  21,5  2.1  7,5  2.1  65
YE4-132S-6 3  7.2  985  88,6  0,71  29.1  2.0  7,5  2.1  69
YE4-132M1-6 4  9.4  985  89,5  0,72  38,8  2.0  8,0  2.1  69
YE4-132M2-6 5.5  12,8  980  90,5  0,72  53,6  2.0  8,0  2.1  69
YE4-160M-6 7,5  16.4  980  91,3  0,76  73.1  2.0  8,0  2.1  73
YE4-160L-6 11  23,5  980  92,3  0,77  107  2.0  8,5  2.1  73
YE4-180L-6 15  30,7  990  92,9  0,80  145  2.0  8,5  2.1  73
YE4-200L1-6 18,5  37,6  990  93,4  0,80  178  2.0  8,5  2.1  73
YE4-200L2-6 22  44,0  990  93,7  0,81  212  2.0  8,5  2.1  73
YE4-225M-6 30  59,0  990  94.2  0,82  289  2.0  8.3  2.1  74
YE4-250M-6 37  71,7  990  94,5  0,83  357  2.0  8.3  2.1  76
YE4-280S-6 45  86,9  990  94,8  0,83  434  2.0  8,5  2.0  78
YE4-280M-6 55  105  990  95.1  0,84  531  2.0  8,5  2.0  78
YE4-315S-6 75  142  990  95,4  0,84  723  1.6  8,0  2.0  83
YE4-315M-6 90  168  990  95,6  0,85  868  1.6  8,0  2.0  83
YE4-315L1-6 110  205  990  95,8  0,85  1061  1.6  8,0  2.0  83
YE4-315L2-6 132  243  990  96,0  0,86  1273  1.6  8,0  2.0  83
YE4-315L3-6 160  294  990  96,2  0,86  1543  1.6  8,0  2.0  83
YE4-355M2-6 200  367  995  96,3  0,86  1920  1.6  8,0  2.0  85
YE4-355L-6 250  458  995  96,5  0,86  2399  1.6  8,0  2.0  85

Type Puissance kW Courant nominal A Vitesse de rotation r/min
Eff.%		 PF Nm Tst/TN Ist/DANS Tmax/TN dB(A)
Vitesse synchrone 750 r/min
YE4-90S-8 0,37  1.3  695  74,3  0,60  5.08  1,8  6.2  1,9  56
YE4-90L-8 0,55  1,8  695  77,0  0,61  7.56  1,8  5.9  2.0  56
YE4-100L1-8 0,75  2.2  705  78,4  0,66  10.2  2.0  7,0  2.0  59
YE4-100L2-8 1.1  3.1  705  80,8  0,67  14,9  2.0  7,0  2.0  59
YE4-112M-8 1,5  4.0  710  82,6  0,69  20.2  2.0  7,0  2.0  61
YE4-132S-8 2.2  5.7  730  84,5  0,70  28,8  1,8  7,5  2.0  64
YE4-132M-8 3  7.6  730  85,9  0,70  39.2  1,8  7.8  2.0  64
YE4-160M1-8 4  9,8  730  87.1  0,71  52.3  1,8  7,9  2.0  68
YE4-160M2-8 5.5  13.1  730  88,3  0,72  72,0  1,8  8.1  2.0  68
YE4-160L-8 7,5  17.2  730  89,3  0,74  98.1  1,8  7.8  2.0  68
YE4-180L-8 11  25,0  735  90,4  0,74  143  1,8  7,9  2.0  70
YE4-200L-8 15  33.3  735  91,2  0,75  195  1,8  8,0  2.0  73
YE4-225S-8 18,5  40,9  735  91,7  0,75  240  1,8  8.1  2.0  73
YE4-225M-8 22  47,8  735  92.1  0,76  286  1,8  8.3  2.0  73
YE4-250M-8 30  63,9  740  92,7  0,77  387  1,8  7,9  2.0  75
YE4-280S-8 37  77,4  740  93.1  0,78  478  1,8  7,9  2.0  76
YE4-280M-8 45  93,8  740  93,4  0,78  581  1,8  7,9  2.0  76
YE4-315S-8 55  111  750  93,7  0,80  700  1.6  8.2  2.0  82
YE4-315M-8 75  151  750  94.2  0,80  955  1.6  7.6  2.0  82
YE4-315L1-8 90  179  750  94,4  0,81  1146  1.6  7.7  2.0  82
YE4-315L2-8 110  218  750  94,7  0,81  1401  1.6  7.7  2.0  82
YE4-355M1-8 132  260  750  94,9  0,81  1681  1.6  7.7  2.0  89
YE4-355M2-8 160  312  750  95.1  0,82  2037  1.6  7.7  2.0  89
YE4-355L-8 200  388  750  95,4  0,82  2547  1.6  7.8  2.0  89

Dimensions de montage YE3/YE4

cadre
taille		 bride
taille		 poteaux Dimensions de montage Trous de bride Dimensions du contour
A A2 B C D E F G H K M N P R S T AB AC AD HD L
63M FF115 2.4  100I 50  80  40  11  23  4  8,5  63  7  115  95  140  0  10  3  4  135  130  70  180  240
71M FF130 2.4.6 112  56  92  45  14  30  5  11  71  130  110  160  150  145  80  195  270
80M FF165 2.4.6.8 125  62,5  100  50  19  40  6  15,5  80  10  165  130  200  12  3.5  165  175I 145  220  305
ANNÉES 90 140  70  100  56  24  50  8  20  90  180  195  155  250  360
90L 125  390
100L FF215 160  80  140  63  28  60  24  100  12  215  180  250  14,5  4  205  215  180  270  435
112M 190I 95  140  70  112  230  240  190  300  470
132S FF265 216  108  140  89  38  80  10  33  132  265  230  300  270  275  210  345  510
132M 178  560
160M FF300 254  127  210  108  42  110  12  37  160  14,5  300  250  350  18,5  5  320  330  255  420  670
160L 254  700
180M 279  139,5  241  121  48  14  42,5  180  355  380  280  455  740
180L 279  790
200L FF350 318  159  305  133  55  16  49  200  18,5  350  300  400  395  420  305  505  790
225S FF400 4.8  356  178  286  149[ 60  140  18  53  225  400  350  450  8  435  470  335  560  830
225M 2  311  55  110  16  49  825
4.6.8 60  140  18  53  855
250M 500 FF 2  406  203  349  168  250  24  500  450  550  490  510  370  615  935
4.6.8 65  58  935
ANNÉES 280 2  457  228,5  368  190- 280  550  580|4 10  680  995
4.6.8 75  20  67,5  995
280M 2  419  65  18  58  1045
4.6.8 75  20  67,5  1045
315S FF600 2  508  254  406  216  65  18  58  315  28  600  550  660  24  6  635  645  490  800  1180
4.6.8.10 80  170  22  71  1225
315M 2  457  65  140  18  58  1290
4.6.8.10 80  170  22  71  1335
315L 2  508  65  140  18  58  1290
4.6.8.10 80  170  22  71  1335
355M FF740 2  610  305  560  254  75  140  20  67,5  355  740  680  800  730  710  555  910  1500
4.6.8.10 95  170  25  86  1550
355L 2  630  75  140  20  67,5  1500
4.6.8.10 95  170  25  86  1550

Produits recommandés

Conduire le monde, forger l'avenir
À propos de Liyuan

Taizhou Liyuan Motor Co., Ltd., basée à Taizhou, Zhejiang –le cœur manufacturier de la Chine – est une entreprise certifiée axée sur la technologie avec des installations supplémentaires à Shanghai et à Lu'an.

Nous sommes spécialisés dans neuf séries de moteurs : moteurs à haut rendement IE3/IE4, moteurs YE3/YE4 à boîtier en aluminium, moteurs de freinage YEJ, moteurs à fréquence variable YVF, moteurs antidéflagrants YB, moteurs multi-vitesses YD/YDT et moteurs de régulation de vitesse YCT. Allant de 0,55 kW à 315 kW, nos produits servent la construction, l'exploitation minière, les machines portuaires, les pompes, les ventilateurs et les réducteurs.

Avec des bureaux de vente dans toutes les principales capitales provinciales, nous fournissons un soutien après-vente à l’échelle nationale. Guidés par notre philosophie — “Le marché ne connaît pas de limites et l’intégrité mène au succès” — nous nous engageons à innover et à établir un partenariat à long terme avec nos clients.

Taizhou Liyuan Motor Co., Ltd. En savoir plus sur nous Taizhou Liyuan Motor Co., Ltd.
  • Taizhou Liyuan Motor Co., Ltd.

    0+

    années

    Expérience industrielle

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Zone de l'usine (㎡)

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Nombre d'employés

  • Taizhou Liyuan Motor Co., Ltd.

    0

    $

    Valeur annuelle à l'exportation

Certificat d'honneur
Actualités
