Moteur à induction triphasé à cadre léger en aluminium MS

Accueil / Produits / Moteurs à induction triphasés / Moteurs triphasés standard / Moteur à induction triphasé à cadre léger en aluminium MS

Moteur à induction triphasé à cadre léger en aluminium MS

Le moteur à induction triphasé à cadre en aluminium léger MS est un moteur industriel compact doté d'un boîtier en aluminium léger, d'un rendement élevé, d'une bonne dissipation thermique, d'un faible bruit et d'un fonctionnement fiable, largement utilisé dans les réducteurs, les compresseurs d'air, les pompes, les machines d'emballage et autres équipements industriels.

Contactez-nous Contactez-nous
PRÉCÉDENT:Moteur à induction triphasé à coque en aluminium à haute efficacité YS SUIVANT:Aucun produit suivant
  • Description
  • Spécifications
  • Dimensions de montage
  • Contactez-nous

Spécifications techniques

Nom du produit Moteur asynchrone triphasé à coque en aluminium haute efficacité MS
Type de moteur Moteur asynchrone triphasé
Matériau du boîtier Alliage d'aluminium
Taille du cadre 63-160 mm
Gamme de puissance 0,09 kW-18,5 kW
Type de montage B3 / B35 / B5
Classe de protection IP55
Classe d'isolation F
Fréquence 50 Hz
Tension nominale 380V
Numéro de pôle 2/4/6/8 pôles
Vitesse nominale 600-2930 TR/MIN
Efficacité 40%-90,3% (selon le modèle)
Facteur de puissance 0,57-0,91 (selon le modèle)
Niveau de bruit 48-83 dB(A)

Applications
1. Équipement réducteur :

Réducteurs à engrenages,systèmes de transmission,équipements d'entraînement mécanique,machines de réduction de vitesse

2. Équipement de compresseur d'air :

Petits compresseurs d'air,Systèmes d'alimentation en air industriel,Équipements pneumatiques

3. Systèmes de pompage :

Pompes à eau,pompes à huile,pompes de circulation, équipements de manutention de fluides industriels

4. Équipement de la ligne de production :

Lignes d'assemblage,Systèmes de convoyeurs,Équipements de production automatisés

5. Machines d'emballage :

Machines d'emballage,Équipement de remplissage,Machines de traitement

6. Machines alimentaires :

Équipement de transformation des aliments,équipement de mélange,machines de production

Fonctionnalités principales
1. Structure de boîtier en alliage d'aluminium léger

Le moteur asynchrone triphasé à coque en aluminium à haute efficacité MS adopte une structure de boîtier en alliage d'aluminium avec une conception de pied de montage amovible. La coque en aluminium permet de réduire le poids global du moteur tout en améliorant les performances de dissipation thermique et en fournissant une structure compacte pour les applications d'équipements industriels.

Le moteur à induction triphasé léger MS couvre des tailles de cadre de 63 mm à 160 mm, avec des puissances nominales allant de 0,09 kW à 18,5 kW, offrant des solutions de moteur flexibles pour différentes exigences d'équipement.

2. Large plage de puissance avec plusieurs configurations de vitesse

Le moteur à induction triphasé léger MS offre plusieurs options de puissance et de vitesse pour répondre aux différentes exigences d'adaptation des équipements industriels.

Selon les données techniques, le moteur prend en charge des configurations à 2 pôles, 4 pôles, 6 pôles et 8 pôles, avec des vitesses nominales allant de 600 tr/min à 2930 tr/min. Cela permet aux fabricants d’équipements de sélectionner des spécifications de moteur appropriées en fonction de la vitesse de fonctionnement et de la puissance de sortie requises.

3. Performances fiables pour les applications industrielles

Les moteurs asynchrones triphasés à coque en aluminium MS sont conçus pour les équipements industriels nécessitant un fonctionnement stable et une transmission de puissance continue.

Le moteur est disponible avec une classe de protection IP55 et une isolation de classe F, avec une tension nominale de 380 V et une fréquence de 50 Hz, ce qui le rend adapté à diverses applications industrielles, notamment les réducteurs, les compresseurs d'air, les pompes à eau, les pompes à huile, les chaînes de montage, les machines d'emballage et les équipements de transformation des aliments.

4. Options d'installation flexibles

Le moteur à induction triphasé léger MS prend en charge plusieurs configurations de montage, notamment les types de montage B3, B35 et B5, aidant ainsi les fabricants d'équipements à sélectionner des méthodes d'installation appropriées en fonction des différentes structures de la machine.

Les dimensions de montage disponibles couvrent des modèles allant du MS-56 au MS-160L, ce qui rend le moteur adapté aux applications d'intégration et de remplacement d'équipements.

5. Fonctionnement stable avec niveau de bruit contrôlé

Les moteurs à coque en aluminium MS sont conçus pour fournir des performances de fonctionnement stables aux équipements industriels.

Sur la base des données techniques disponibles, le niveau de bruit varie de 48 dB(A) à 83 dB(A) selon le modèle de moteur, permettant aux clients de sélectionner des spécifications de moteur appropriées en fonction des exigences de l'application.

Service OEM / ODM

Nous fournissons des solutions OEM et ODM selon les exigences du client.

Les options de personnalisation incluent :

Plage de puissance du moteur

Tension et fréquence

Personnalisation de la plaque signalétique

Conception d'emballage

Exigences en matière d'apparence

Spécifications de montage

Solutions spécifiques à l'application

Notre équipe d'ingénierie accompagne les clients depuis la confirmation technique, la production d'échantillons jusqu'à la fabrication en série.

Points faibles des clients résolus
Les clients ont besoin de moteurs légers pour des équipements compacts.

Solution:

La conception du boîtier en aluminium réduit le poids du moteur et facilite l'intégration de l'équipement.

Les clients ont besoin de moteurs avec une meilleure dissipation de la chaleur.

Solution:

Le cadre en aluminium offre de bonnes performances de transfert de chaleur, contribuant ainsi à maintenir un fonctionnement stable.

Les clients ont besoin de moteurs fiables pour différentes applications industrielles.

Solution:

Les moteurs MS offrent des performances stables pour les pompes, les compresseurs, les équipements de production et autres machines.

FAQ
Q1 : Quel est l’avantage des moteurs à cadre en aluminium ?

Les moteurs à cadre en aluminium sont légers, compacts et offrent de bonnes performances de dissipation thermique, ce qui les rend adaptés aux équipements nécessitant une réduction de poids.

Q2 : Où les moteurs MS sont-ils couramment utilisés ?

Les moteurs MS sont largement utilisés dans les réducteurs, les compresseurs d’air, les pompes, les chaînes de montage, les machines d’emballage et les équipements de transformation des aliments.

Q3 : Pouvez-vous fournir une personnalisation OEM ?

Oui. Nous prenons en charge la personnalisation, y compris les spécifications, les plaques signalétiques, les exigences d'emballage et de production.

Q4 : Les moteurs MS conviennent-ils aux fabricants d’équipements industriels ?

Oui. Ils sont couramment utilisés comme moteurs d’entraînement pour diverses machines industrielles.

Q5 : Quelles informations sont nécessaires avant le devis ?

Les clients doivent fournir la puissance du moteur, la tension, la fréquence, l’équipement d’application et d’autres exigences techniques.

TYPE Powe(KW) Courant nominal (A) Vitesse r/min Eff % Facteur de puissance Cosφ Tn Ts/Tn Tmax/Tn Ls/En Bruit (A)
380 V.50 HZ.2P
MS-63M1-2 0,18 0,53 2720 65 0,8 0,63 2.2 2.2 5.5 58
MS-63M2-2 0,25 0,69 2720 68 0,81 0,88 2.2 2.2 5.5 58
MS-70M1-2 0,37 0,99 2740 70 0,81 1.29 2.2 2.2 6.1 61
MS-71M2-2 0,55 1.4 2740 73 0,82 1,92 2.2 2.3 6.1 61
MS-80M1-2 0,75 1,77 2830 77,4 0,83 2.53 2.2 2.3 6.1 64
MS-80M2-2 1.1 2.5 2830 79,6 0,84 3.71 2.2 2.3 7 64
MS-90S-2 1,5 3.34 2840 81,3 0,84 5.04 2.2 2.3 7 69
MS-90L-2 2.2 4.73 2840 83,2 0,85 7.4 2.2 2.3 7 69
MS-100L-2 3 6.19 2870 84,6 0,87 9,98 2.2 2.3 7,5 73
MS-112M-2 4 8h05 2890 85,8 0,88 13.22 2.2 2.3 7,5 74
MS-132S1-2 5.5 10,9 2900 87 0,88 18.11 2.2 2.3 7,5 77
MS-132S2-2 7,5 14,7 2900 88.1 0,88 24,7 2.2 2.3 7,5 77
MS-160M1-2 11 21 2930 89,4 0,89 35,85 2.2 2.3 7,5 83
MS-160M2-2 15 28,4 2930 90,3 0,89 48,89 2.2 2.3 7,5 83
MS-160L-2 18,5 34.4 2930 90,9 0,9 60,3 2.2 2.3 7,5 83
380 V 50 Hz.4P
MS-63M1-4 0,12 0,44 1310 57 0,72 0,87 2.1 2.2 4.4 48
MS-63M2-4 0,18 0,62 1310 60 0,73 1.31 2.1 2.2 4.4 48
MS-71M1-4 0,25 0,79 1330 65 0,74 1,8 2.1 2.2 5.2 53
MS-71M2-4 0,37 1.12 1330 67 0,75 2.66 2.1 2.2 5.2 53
MS-80M1-4 0,55 1,57 1390 71 0,75 3.78 2.4 2.3 5.2 58
MS-80M2-4 0,75 1,88 1390 73 0,76 5.15 2.3 2.3 6 58
MS-90S-4 1.1 2.67 1400 75 0,77 7,5 2.3 2.3 6 59
MS-90L-4 1,5 3.48 1400 78 0,79 10.23 2.3 2.3 6 59
MS-100L1-4 2.2 4.9 1430 80 0,81 14.69 2.3 2.3 7 61
MS-100L2-4 3 6,5 1430 82 0,82 20.03 2.3 2.3 7 61
MS-112M-4 4 8.56 1440 84 0,82 26.53 2.3 2.3 7 62
MS-132S-4 5.5 11,5 1440 85 0,83 36.48 2.3 2.3 7 69
MS-132M-4 7,5 15.3 1440 87 0,84 49,74 2.3 2.3 7 69
MS-160M-4 11 22.2 1460 88 0,84 71,95 2.2 2.3 7 72
MS-160L-4 15 29,6 1460 89 0,85 98.12 2.2 2.3 7,5 72
380 V 50 Hz.6P
MS-63M1-6 0,09 0,52 840 44 0,6 1.02 1,8 1,9 3.5 48
MS-63M2-6 0,12 0,63 840 48 0,6 1.36 1,8 1,9 3.5 48
MS-71M1-6 0,18 0,74 850 56 0,66 2.02 1,9 2 4 49
MS-71M2-6 0,25 0,95 850 59 0,68 2.81 1,9 2 4 49
MS-80M1-6 0,37 1.3 890 62 0,7 3,97 1,9 2 4.7 51
MS-80M2-6 0,55 1,79 890 65 0,72 5.9 1,9 2.1 4.7 51
MS-90S-6 0,75 2.09 910 69 0,72 7,87 2 2.1 5.5 54
MS-90L-6 1.1 2,93 910 72 0,73 11h54 2 2.1 5.5 54
MS-100L-6 1,5 3.81 940 76 0,75 15h24 2 2.1 5.5 58
MS-112M-6 2.2 5.38 940 79 0,76 22h35 2 2.1 6,5 62
MS-132S-6 3 7.2 960 81 0,76 29,84 2.1 2.1 6,5 66
MS-132M1-6 4 9h45 960 82 0,76 39,79 2.1 2.1 6,5 66
MS-132M2-6 5.5 12.6 960 84 0,77 54.71 2.1 2.1 6,5 66
MS-160M-6 7,5 17 970 87 0,77 73,84 2 2.1 6,5 70
MS-160L-6 11 24.2 970 89 0,78 108,3 2 2.1 6,5 70
380 V 50 Hz.8P
MS-71M1-8 0,09 0,6 600 40 0,57 1.43 1,8 1,9 2.8 48
MS-71M2-8 0,12 0,71 600 45 0,57 1,91 1,8 1,9 2.8 48
MS-80M1-8 0,18 0,88 630 51 0,61 2.73 1,8 1,9 3.3 49
MS-80M2-8 0,25 1.15 640 54 0,61 3.73 1,8 1,9 3.3 49
MS-90S1-8 0,37 1,49 660 62 0,61 5h35 1,8 1,9 4 53
MS-90L2-8 0,55 2.17 660 63 0,61 7,96 1,8 2 4 53
MS-100L1-8 0,75 2.4 680 71 0,67 10.53 1,8 2 4 56
MS-100L2-8 1.1 3.32 680 73 0,69 15h45 1,8 2 5 56
MS-112M-8 1,5 4.4 680 75 0,69 21.07 1,8 2 5 59
MS-132S-8 2.2 6.04 710 78 0,71 29,59 1,8 2 6 61
MS-132M-8 3 7,9 710 79 0,73 40h35 1,8 2 6 61
MS-160M1-8 4 10.3 720 81 0,73 53.06 1,9 2 6 65
MS-160M2-6 5.5 13,6 720 83 0,74 72,95 2 2 6 65
MS-160L-8 7,5 17,8 720 85,5 0,75 99,5 2 2 6 65

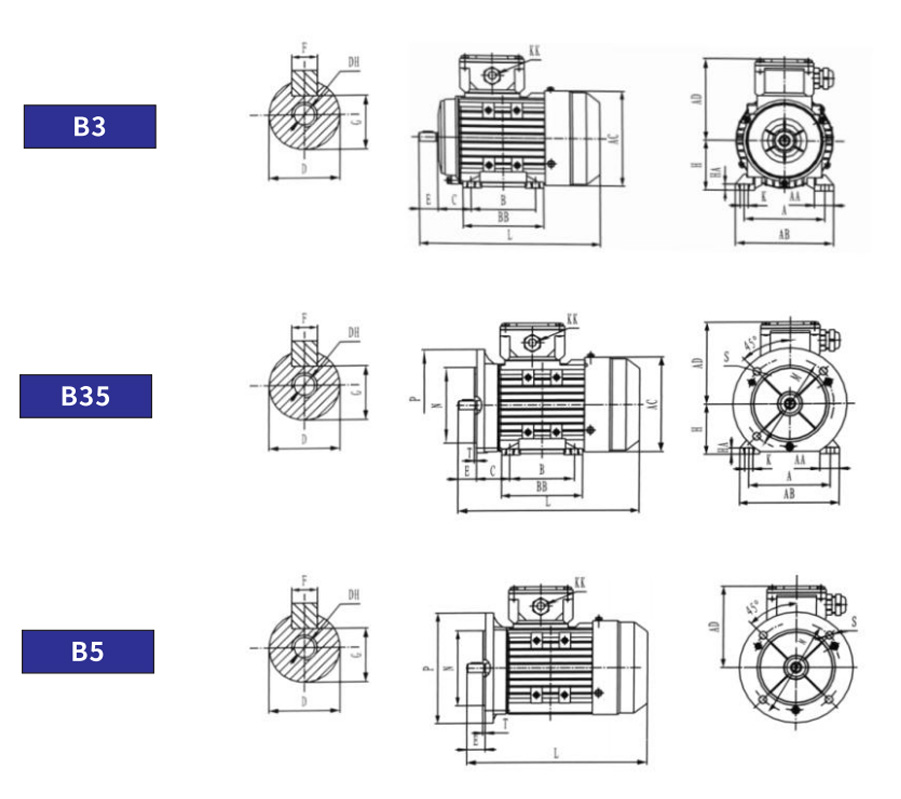

MS Dimensions de montage

Cadretaille Dimensions de montage/Dimensions hors tout
A AA AB BB HA AC AD B C D DH E F G H K KK L M N P S T
MÉTRIQUE PG
MS-56 90 23 115 88 7 110 100 71 36 9 M4×12 20 3 7.2 56 5.8 2-M20×1,5 2-PG13.5 199 100 80 120 φ7 3.0
MS-63 100 24 135 100 7 120 109 80 40 11 M4×12 23 4 8,5 63 7,0 2-M20×1,5 2-PG13.5 217 115 959 140 φ10 3.0
MS-71 112 26 150 110 8 136 127 90 45 14 M5×12 30 5 11 71 7,0 2-M20×1,5 2-PG13.5 245 130 110 160 φ12 3.5
MS-80 125 35 165 125 9 155 134 100 50 19 M6×16 40 6 15,5 80 10,0 2-M25×1,5 2-PG16 287 165 130 200 φ12 3.5
MS-90S 140 37 175 125 10 175 140 100 56 24 M8×19 50 8 20,0 90 10,0 2-M25×1,5 2-PG16 315 165 130 200 φ12 3.5
MS-90L 140 37 175 150 10 175 140 125 56 24 M8×19 50 8 20,0 90 10,0 2-M25×1,5 2-PG16 340 165 130 200 φ12 3.5
MS-100L 160 40 200 172 11 196 160 140 63 28 M10×22 60 8 24,0 100 12,0 2-M32×1,5 2-PG21 385 215 180 250 φ15 4.0
MS112M 190 41 230 181 12 220 178 140 70 28 M10×22 60 8 24,0 112 12,0 2-M32×1,5 2-PG21 400 215 180 250 φ15 4.0
MS-132S 216 51 260 186 15 259 206 140 89 38 M12×28 80 10 33,0 132 12,0 2-M32×1,5 2-PG21 483 265 230 3003 φ15 4.0
MS132M 216 51 260 224 15 259 206 178 89 38 M12×28 80 10 33,0 132 12,0 2-M32×1,5 2-PG21 510 265 230 300 φ15 4.0
MS160M 254 55 320 260 18 315 255 210 108 42 M16×36 110 12 37,0 160 15,0 2-M40×1,5 2-PG29 6153 300 250 350 φ19 5.0
MS-160L 254 55 320 304 18 315 255 254 108 42 M16×36 110 12 37,0 160 15,0 2-M40×1,5 2-PG29 670 300 250 350 φ19 5.0

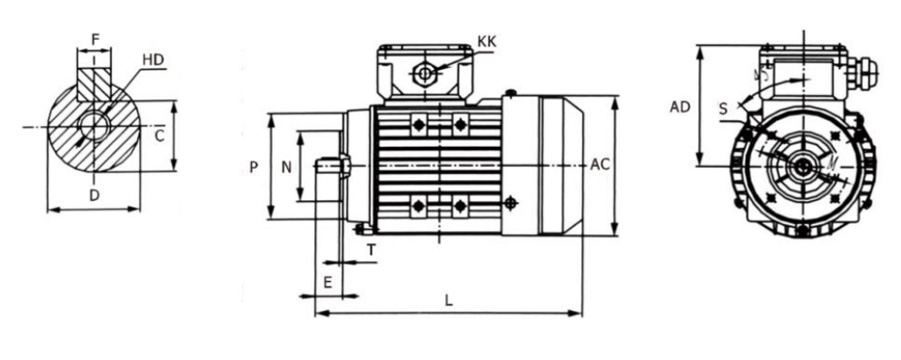

Cadre taille Dimensions de montage/Dimensions hors tout
AC AD D DH E F G KK L B14A                                                         B14B
MÉTRIQUE PG M N P T M N P S T
MS-56 110 100 9 M4×12 20 3 7.2 2-M20×1,5 2-PG13.5 199 65 50 80 M5 2.5 85 70 105 M6 2.5
MS-63 120 109 11 M4×12 23 8,5 2-M20×1,5 2-PG13.5 217 75 60 90 M5 2.5 100 80 120 M6 2.5
MS-71 136 127 14 M5×12 30 5 11.0 2-M20×1,5 2-PG13.5 245 85 70 105 M6 2.5 115 95 140 M8 3.0
MS-80 155 134 19 M6×16 40 6 15,5 2-M25×1,5 2-PG16 297 100 80 120 M6 3.0 130 110 160 M8 3.5
MS-90S 175 140 24 M8×19 50 8 20,0 2-M25×1,5 2-PG16 315 115 95 140 M8 3.0 130 110 160 M8 3.5
MS-90L 175 140 24 M8×19 50 8 20,0 2-M25×1,5 2-PG16 340 115 95 140 M8 3.0 130 110 160 M8 3.5
MS-100L 196 160 28 M10×22 60 8 24,0 2-M32×1,5 2-PG21 385 130 110 160 M8 3.5 165 130 200 M10 3.5
MS-112M 220 178 28 M10×22 60 8 24,0 2-M32×1,5 2-PG21 400 130 110 160 M8 3.5 165 130 200 M10 3.5
MS-132S 259 206 38 M12×28 80 10 33,0 2-M32×1,5 2-PG21 483 165 130 200 M10 3.5 215 180 250 M12 4.0
MS-132M 259 206 38 M12×28 80 10 33,0 2-M32×1,5 2-PG21 510 165 130 200 M10 3.5 215 180 250 M12 4.0
MS-160M 315 255 42 M16×36 110 12 37,0 2-M40×1,5 2-PG29 615 215 180 250 M12 4.0 265 230 300 M16 5.0
MS-160L 315 255 42 M16×36 110 12 37,0 2-M40×1,5 2-PG29 670 215 180 250 M12 4.0 265 230 300 M16 5.0
